imc WAVE

Kompleksowe środowisko do analizy hałasu i drgań (NVH Analysis)

imc WAVE to profesjonalne, modułowe oprogramowanie do pomiarów i analizy hałasu, drgań oraz komfortu akustycznego (NVH – Noise, Vibration, Harshness).

Zaprojektowane przez imc Test & Measurement GmbH, stanowi kompleksowe narzędzie dla inżynierów zajmujących się analizą akustyczną, drganiową i modalną – zarówno w laboratorium, jak i w terenie.

Oprogramowanie integruje akwizycję i analizę danych w jednym środowisku. Umożliwia wykonywanie pomiarów w czasie rzeczywistym, analizę widmową, ocenę mocy akustycznej, analizę modalną, a także szczegółową diagnostykę układów mechanicznych.

Dzięki logicznej strukturze interfejsu użytkownika, imc WAVE prowadzi krok po kroku przez cały proces – od konfiguracji kanałów pomiarowych, przez kalibrację i akwizycję, aż po analizę i raportowanie wyników.

Moduły funkcjonalne imc WAVE

Noise – analiza akustyczna

Moduł dedykowany do pomiarów sygnałów dźwiękowych.

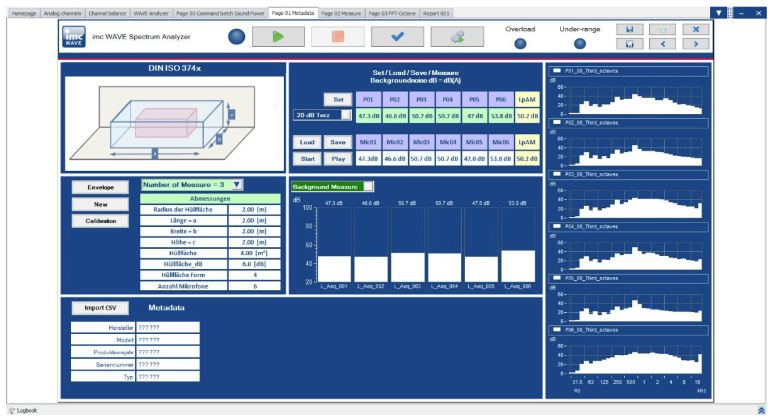

Umożliwia analizę w pasmach oktawowych i tercjowych, analizę FFT w czasie rzeczywistym, a także pomiar mocy akustycznej zgodnie z normami ISO 374x.

System obsługuje mikrofony pomiarowe klasy 1, zapewnia pełną kalibrację akustyczną przed i po pomiarze oraz umożliwia jednoczesną analizę wielu kanałów.

Moduł Noise jest idealny do oceny hałasu urządzeń, maszyn, kabin pojazdów i stanowisk testowych.

Vibration – analiza drgań

Moduł przeznaczony do analizy drgań konstrukcji i maszyn, zarówno nierotujących, jak i wirujących.

Umożliwia rejestrację przyspieszeń, prędkości lub przemieszczeń, analizę FFT, spektrogramy oraz analizy w pasmach częstotliwości.

Dzięki wbudowanym funkcjom diagnostycznym można identyfikować źródła drgań, oceniać stan łożysk, niewyważenie czy rezonanse strukturalne.

Oprogramowanie jest zgodne z normami ISO 10816 / 20816, dzięki czemu wyniki mogą być bezpośrednio porównywane z wartościami dopuszczalnymi w diagnostyce maszyn.

Rotation – analiza maszyn wirujących

Moduł do analizy zjawisk związanych z ruchem obrotowym.

Pozwala na synchronizację sygnałów z czujnikami prędkości obrotowej (tachometrycznymi), analizę widm uporządkowanych (order spectra), przeliczenia sygnałów w funkcji kąta obrotu oraz analizę harmoniczną względem prędkości obrotowej.

Dzięki tym funkcjom można precyzyjnie diagnozować problemy mechaniczne, takie jak niewyważenie, luz, ekscentryczność czy błędy montażowe.

Moduł jest powszechnie wykorzystywany w testach silników, przekładni, wałów, turbin i wentylatorów.

Structure – analiza dynamiczna konstrukcji

Moduł służy do badania właściwości dynamicznych konstrukcji.

Umożliwia pomiary przy użyciu młotka modalnego lub wzbudnika siłowego, wyznaczanie funkcji przenoszenia (FRF – Frequency Response Function), sztywności dynamicznej, zgodności (compliance) i tłumienia.

Dzięki analizie modalnej można określić częstotliwości rezonansowe i postacie drgań konstrukcji, co jest kluczowe przy optymalizacji geometrii i redukcji hałasu strukturalnego.

Moduł Structure jest szeroko stosowany w przemyśle motoryzacyjnym, lotniczym, budowlanym i energetycznym.
