Zestawy mikrofonowe ICP

ICP zestaw mikrofonowy składa się ze wstępnie spolaryzowanego mikrofonu oraz przedwzmacniacza, dobranych zgodnie z przeznaczeniem systemu, tak aby komplet charakteryzował się najwyższą jakością i niezawodnością.

Zestawy o kondycjonowaniu ICP zakończone są złączem typu BNC, Microdot lub SMB. Przedwzmacniacze wyposażone są w moduł TEDS pozwalający na odczytanie danych o mikrofonie i kalibracji, przy wykorzystaniu urządzeń kompatybilnych z TEDS, np. modułu zasilającego 12BB.

Wyjątkową ofertę stanowią zestawy mikrofonowe 146AE oraz 147EB dedykowane do pracy w ekstremalnych warunkach, czyli w bardzo wysokich lub bardzo niskich temperaturach, przy podwyższonej wilgotności oraz zabrudzeniu powietrza takim jak kurz czy mgła olejowa.

Szczególnym rozwiązaniem jest również zestaw mikrofonowy bardzo małych rozmiarów 46DE ze specjalnie zaprojektowanym przedwzmacniaczem 1/8” pozwalającym na umieszczenie w ograniczonej przestrzeni i przeprowadzanie pomiarów w skali.

Modele:
  • 146AE
  • 147EB
  • 246AE
  • 246AO
  • 46AD
  • 46AE
  • 46AM
  • 46AO
  • 46AQ
  • 46AZ
  • 46BD
  • 46BD-S1
  • 46BE
  • 46BG
  • 46BL
  • 46DD
  • 46DE

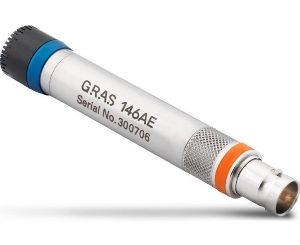

146AE

Zestaw mikrofonowy 146AE, 1/2'' ICP mikrofon pola swobodnego do pomiarów w ekstremalnych warunkach

Zestaw mikrofonowy 146AE, 1/2'' ICP mikrofon pola swobodnego do pomiarów w ekstremalnych warunkach

Zestaw mikrofonowy pola swobodnego dedykowany do pomiarów w ekstremalnych warunkach.

Zakres częstotliwości: 3,15 Hz – 20 kHz
Zakres dynamiki: 18 dBA – 138 dB
Czułość: 50 mV/Pa

Właściwości:

  • Mikrofon pola swobodnego 1/2"
  • Zgodny z IEC 61094-4/WS2F
  • Złącze BNC
  • Zakres temperatury pracy: -40 to +125°C
  • Zakres wilgotności bez kondensacji: 0 – 99%
  • Klasa szczelności z IP67
  • Odporny na wstrząsy, wibracje, wodę, kurz i ekstremalne temperatury

Zastosowanie:

  • Pomiary w ekstremalnych warunkach środowiskowych
  • Pomiary w branży automotive
  • Pomiary poziomu hałasu pociągów
  • Badanie drgań silników
  • Akustyczne testy wydajności
  • Pomiary poziomu hałasu w pomieszczeniach

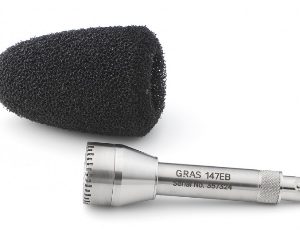

147EB

Zestaw mikrofonowy 147EB do pomiarów w ekstremalnych warunkach

Zestaw mikrofonowy 147EB do pomiarów w ekstremalnych warunkach

Zestaw mikrofonowy dedykowany do pomiarów w ekstremalnych warunkach, z dwiema wielowarstwowymi osłonami mikrofonu. Zestaw zoptymalizowano do pracy w bardzo wysokich i bardzo niskich temperaturach bez utraty czułości.

Zakres częstotliwości: 3,15 Hz - 20 kHz
Zakres dynamiki: 18 dBA -  133 dB
Czułość:    50 mV/Pa

Właściwości:

  • Mikrofon pojemnościowy z membraną o podwyższonej wytrzymałości, zgodny IEC 61672 klasy 2.
  • Wymienne koszyczki chroniące mikrofon posiadają kompleksowy, wielowarstwowy system filtrowania: odporne są na kurz, wodę i mgłę olejową.
  • Wytrzymałość.
  • Podwójna, chroniona wentylacja odporna na warunki o dużej wilgotności.
  • Wodoszczelny przedwzmacniacz o stopniu ochrony IP67.
  • Temperaturowy zakres pracy od -40°C do 125°C.
  • Wodoszczelna konstrukcja okablowania.
  • Złącze BNC w końcówce zestawu mikrofonowego znajduje się wewnątrz długiej gumowej tulei.
  • Dane kalibracji online.

Zastosowanie:

  • Testy NVH
  • Pomiary w ekstremalnych warunkach

Dowiedz się więcej ze strony producenta!

246AE

Zestaw mikrofonowy 246AE, 1/2'' ICP mikrofon pola swobodnego z obsługą SysCheck2

Zestaw mikrofonowy 246AE, 1/2'' ICP mikrofon pola swobodnego z obsługą SysCheck2

Zestaw mikrofonowy ICP do ogólnych pomiarów akustycznych z funkcjonalnością SysCheck2 - inteligentny mikrofon z funkcją autotestu.

Zakres częstotliwości: 3,15 Hz do 20 kHz
Zakres dynamiki: 17 dB(A) do 138 dB
Czułość: 50 mV/Pa
IEC 61672 klasa 1



Właściwości:

  • Mikrofon pola swobodnego 1/2",
  • Złącze BNC,
  • Możliwość zdalnego sterowania weryfikacją łańcucha pomiarowego przy użyciu SysCheck2,
  • Monitorowanie danych środowiskowych (temperatury, wilgotności, ciśnienia),
  • Dioda LED RGB,

Zastosowanie:

  • Ogólne testy akustyczne,
  • Pomiary w trudno dostępnych i niebezpiecznych miejscach,
  • Pomiary przy użyciu dużej ilości mikrofonów,
  • Pomiary rozproszone.

Dowiedz się więcej ze strony producenta.

246AO

Zestaw mikrofonowy 246AO, 1/2'' ICP mikrofon ciśnieniowy z obsługą SysCheck2

Zestaw mikrofonowy 246AO, 1/2'' ICP mikrofon ciśnieniowy z obsługą SysCheck2

Zestaw mikrofonowy ICP do zastosowań laboratoryjnych z funkcjonalnością SysCheck2 - inteligentny mikrofon z funkcją autotestu.

Zakres częstotliwości: 3,15 Hz do 20 kHz
Zakres dynamiki: 25 dB(A) do 150 dB
Czułość: 12 mV/Pa
IEC 61672 klasa 1



Właściwości:

  • Mikrofon ciśnieniowy 1/2",
  • Złącze BNC,
  • Możliwość zdalnego sterowania weryfikacją łańcucha pomiarowego przy użyciu SysCheck2,
  • Monitorowanie danych środowiskowych (temperatury, wilgotności, ciśnienia),
  • Dioda LED RGB,

Zastosowanie:

  • Pomiary laboratoryjne,
  • Pomiary na liniach produkcyjnych,
  • Pomiary ze sprzęgaczami akustycznymi,
  • Pomiary w trudno dostępnych i niebezpiecznych miejscach,
  • Testów aparatów słuchowych, słuchawek dousznych, słuchawek i zestawów słuchawkowych
  • Pomiary przy użyciu dużej ilości mikrofonów,
  • Pomiary rozproszone.

Dowiedz się więcej ze trony producenta

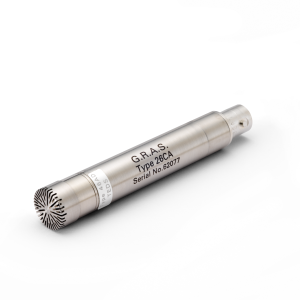

46AD

Zestaw mikrofonowy 46AD, 1/2'' ICP mikrofon ciśnieniowy

Zestaw mikrofonowy 46AD, 1/2'' ICP mikrofon ciśnieniowy

Zestaw mikrofonowy o wysokiej czułości z mikrofonem ciśnieniowym 40AD wstępnie spolaryzowanym oraz przedwzmacniaczem 26CA.

Zakres częstotliwości: 3,15 Hz – 10 kHz
Zakres dynamiki: 18 dB(A) – 138 dB
Czułość: 50 mV/Pa

Właściwości:

  • Mikrofon wstępnie spolaryzowany 1/2"
  • Mikrofon ciśnieniowy
  • Złącze BNC
  • Charakteryzuje się niskimi szumami własnymi

Zastosowanie:

  • Ogólna diagnostyka akustyczna

Dostępna jest również wersja przednio wentylowana.

46AE

Zestaw mikrofonowy 46AE, 1/2'' ICP mikrofon pola swobodnego

Zestaw mikrofonowy 46AE, 1/2'' ICP mikrofon pola swobodnego

Zestaw mikrofonowy ICP z mikrofonem pola swobodnego 40AE oraz przedwzmacniaczem 26CA.

Zakres częstotliwości: 3,15 Hz – 20 kHz
Zakres dynamiki: 17 dBA – 138 dB
Czułość: 50 mV/Pa

Właściwości:

  • Mikrofon wstępnie spolaryzowany 1/2"
  • Mikrofon pola swobodnego
  • Złącze BNC

Zastosowanie:

  • Ogólna diagnostyka akustyczna

Dostępna jest również wersja przednio wentylowana.

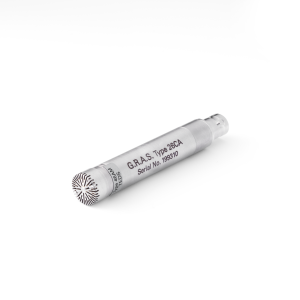

46AM

Zestaw mikrofonowy 46AM, 1/2'' ICP mikrofon pola swobodnego

Zestaw mikrofonowy 46AM, 1/2'' ICP mikrofon pola swobodnego

Zestaw z mikrofonem pola swobodnego 40AM oraz przedwzmacniaczem 26CA o złączu BNC.

Zakres częstotliwości: 3,15 Hz  – 31,5 kHz
Zakres dynamiki: 25 dBA  – 149 dB
Czułość: 14,5 mV/Pa

Właściwości:

  • Mikrofon wstępnie spolaryzowany 1/2"
  • Mikrofon pola swobodnego
  • Złącze BNC

Zastosowanie:

  • Ogólna diagnostyka akustyczna

46AO

Zestaw mikrofonowy 46AO, 1/2'' ICP mikrofon ciśnieniowy

Zestaw mikrofonowy 46AO, 1/2'' ICP mikrofon ciśnieniowy

Zestaw z mikrofonem ciśnieniowym 40AO oraz przedwzmacniaczem 26CA.

Zakres częstotliwości 3,15 Hz – 20 kHz
Zakres dynamiki: 25 dBA – 150 dB
Czułość: 12 mV/Pa

Właściwości:

  • Mikrofon wstępnie spolaryzowany 1/2"
  • Mikrofon ciśnieniowy
  • Złącze BNC

Zastosowanie:

  • Precyzyjne pomiary w laboratorium

Dostępna jest również wersja przednio wentylowana oraz wysokotemperaturowa.

46AQ

Zestaw mikrofonowy 46AQ, 1/2'' ICP mikrofon pola dyfuzyjnego

Zestaw mikrofonowy 46AQ, 1/2'' ICP mikrofon pola dyfuzyjnego

Zestaw z mikrofonem pola dyfuzyjnego 40AQ oraz przedwzmacniaczem 26CA.

Zakres częstotliwości: 3,15 Hz – 12,5 kHz
Zakres dynamiki: 17 dBA – 138 dB
Czułość: 50 mV/Pa

Właściwości:

  • Mikrofon wstępnie spolaryzowany 1/2"
  • Mikrofon pola dyfuzyjnego
  • Złącze BNC
  • Posiada odpowiedź impulsową zoptymalizowaną do pomiaru ciśnienia w polach dyfuzyjnych, rozproszonych lub w komorze pogłosowej.

Zastosowanie:

  • Pomiary w rozproszonym polu akustycznym

46AZ

Zestaw mikrofonowy 46AZ, 1/2'' ICP mikrofon pola swobodnego

Zestaw mikrofonowy 46AZ, 1/2'' ICP mikrofon pola swobodnego

Zestaw mikrofonowy dedykowany do pomiarów niskich częstotliwości, z mikrofonem pola swobodnego 40AZ oraz przedwzmacniaczem 26CI.

Zakres częstotliwości: 0,5 Hz – 20 kHz
Zakres dynamiki: 17 dBA – 138 dB
Czułość: 50 mV/Pa

Właściwości:

  • Mikrofon wstępnie spolaryzowany 1/2"
  • Mikrofon pojemnościowy pola swobodnego
  • Złącze BNC
  • Posiada odpowiedź impulsową zoptymalizowaną do pomiaru ciśnienia w polach dyfuzyjnych, rozproszonych lub w komorze pogłosowej.

Zastosowanie:

  • Diagnostyka akustyczna niskich częstotliwości
  • Pomiary ciśnienia akustycznego jakie istniało przed wprowadzeniem mikrofonu i zaburzeniem pola dźwiękowego

Kliknij, aby zobaczyć ofertę mikrofonów infradźwiękowych.

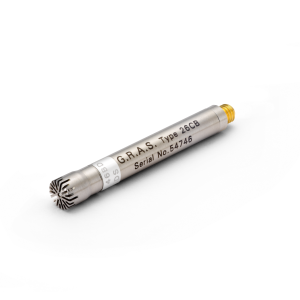

46BD

Zestaw mikrofonowy 46BD, 1/4

Zestaw mikrofonowy 46BD, 1/4" ICP mikrofon ciśnieniowy

Zestaw z mikrofonem ciśnieniowym 40BD oraz przedwzmacniaczem 26CB.

Zakres częstotliwości: 4 Hz – 70 kHz
Zakres dynamiki: 44 dBA – 166 dB
Czułość: 1,45 mV/Pa

Właściwości:

  • Mikrofon wstępnie spolaryzowany 1/4"
  • Mikrofon ciśnieniowy
  • Złącze Microdot

Zastosowanie:

  • Pomiary wysokich poziomów ciśnienia akustycznego
  • Pomiary wysokich częstotliwości
  • Pomiary akustyczne w sprzęgaczach

Dostępna jest również wersja przednio wentylowana.

46BD-S1

Zestaw mikrofonowy 46BD-S1, 1/4

Zestaw mikrofonowy 46BD-S1, 1/4" ICP mikrofon ciśnieniowy, SMB

Zestaw z mikrofonem ciśnieniowym 40BD oraz przedwzmacniaczem 26CC ze złączem SMB.

Zakres częstotliwości: 4 Hz – 70 kHz
Zakres dynamiki: 44 dBA – 166 dB
Czułość: 1,45 mV/Pa

Właściwości:

  • Mikrofon wstępnie spolaryzowany 1/4"
  • Mikrofon ciśnieniowy
  • Złącze SMB

Zastosowanie:

  • Pomiary wysokich poziomów ciśnienia akustycznego
  • Pomiary wysokich częstotliwości

46BE

Zestaw mikrofonowy 46BE, 1/4'' ICP mikrofon pola swobodnego

Zestaw mikrofonowy 46BE, 1/4'' ICP mikrofon pola swobodnego

Zestaw mikrofonowy ogólnego przeznaczenia z mikrofonem pola swobodnego 40BE oraz przedwzmacniaczem 26CB.

Zakres częstotliwości: 4 Hz – 80 kHz
Zakres dynamiki: 35 dBA – 160 dB
Czułość: 4 mV/Pa

Właściwości:

  • Mikrofon wstępnie spolaryzowany 1/4"
  • Mikrofon pola swobodnego
  • Złącze Microdot

Zastosowanie:

  • Ogólne pomiary akustyczne
  • Pomiary ciśnienia w polu dyfuzyjnym do 20 kHz ze względu na mały rozmiar membrany wynoszący 1/4"
  • Pomiary infradźwięków ze względu na szeroki zakres częstotliwościowy

Dostępna jest również wersja przednio wentylowana.

46BG

Zestaw mikrofonowy 46BG, 1/4

Zestaw mikrofonowy 46BG, 1/4" ICP mikrofon ciśnieniowy

Zestaw do pomiaru wysokich ciśnień z mikrofonem 40BG oraz przedwzmacniaczem 26CB.

Zakres częstotliwości: 3,15 Hz – 70 kHz
Zakres dynamiki: 60 dBA – 184 dB
Czułość: 0,25 mV/Pa

Właściwości:

  • Mikrofon wstępnie spolaryzowany 1/4"
  • Mikrofon ciśnieniowy
  • Złącze Microdot

Zastosowanie:

  • Pomiary wysokich poziomów ciśnienia akustycznego
  • Pomiary wysokich częstotliwości

Dostępne są również wersje: przednio wentylowana oraz przednio wentylowana do pomiarów w wysokich temperaturach. Ponadto można nabyć z krótkim przedwzmacniaczem o złączu Microdot.

46BL

Zestaw mikrofonowy 46BL-1, 1/4'' ICP mikrofon ciśnieniowy

Zestaw mikrofonowy 46BL-1, 1/4'' ICP mikrofon ciśnieniowy

Zestaw mikrofonowy o wysokiej czułości i niskim szumem własnym.

Liderzy na rynku — GRAS 46BL posiada najniższy poziom szumów dla mikrofonów ¼″

Zakres częstotliwości: 4 Hz – 20 kHz
Zakres dynamiki: 24 dBA – 146 dB
Czułość: 20 mV/Pa

Zalety mikrofonu 46BL-1:

  • Zmniejszony wpływ kąta padania.
  • Możliwość pomiarów wysokich częstotliwości.
  • Minimalna powierzchnia ułatwiająca umieszczenie na linii produkcyjnej.
  • Małe membrany umożliwiają testowanie miniaturowych mikrofonów, takich jak MEMS.
  • Zmniejszony wpływ na środowisko pomiarowe ze względu na ich małe rozmiary.
  • Najniższy poziom hałasu w na rynku.
  • Umożliwia pomiary wysokich SPL.
  • Konkurencyjna cena.

Zastosowanie:

  • 46BL-1 idealnie nadaje się do testowania linii produkcyjnych przenośnych urządzeń komunikacyjnych, takich jak telefony komórkowe, laptopy, tablety, odbiorniki GPS i podobne urządzeń wykorzystujących mikrogłośniki.
  • Nadaje się również dobrze do ogólnych pomiarów akustycznych, gdy wymagana jest wysoka czułość i niski poziom hałasu. W szczególności, ze względu na właściwości mikrofonów o niewielkich rozmiarach (zobacz wpis o rozmiarach mikrofonu), 46BL-1 doskonale sprawdza się w testach i pomiarach w kabinie oraz spełnia zalecenia Audio Engineering Society (AES) dotyczące oceny systemów informacyjno-rozrywkowych.
  • Pomiary akustyczne samochodów.

    Komitet Techniczny AES ds. Automotive Audio [TC-AA] opracował bardzo przydatne wytyczne dotyczące pomiarów akustyki w samochodzie.
    W artykule skupiono się na pomiarach z mikrofonami umieszczonymi na siedzeniu kierowcy i pasażera, zarówno na metodach, jak i oprzyrządowaniu. Uchwyt RA0399 został specjalnie zaprojektowany, aby spełniać specyfikację podaną w rekomendacjach. Razem z mikrofonem o wysokiej czułości GRAS 46BC (lub mikrofonem ciśnieniowym 46BL-1), spełnia wszystkie wymagania testowe opisane w wytycznych.



46DD

Zestaw mikrofonowy 46DD, 1/8

Zestaw mikrofonowy 46DD, 1/8" ICP mikrofon ciśnieniowy

Zestaw z mikrofonem 40DD 1/8” oraz przedwzmacniaczem 26CB.

Zakres częstotliwości: 6,5 Hz – 70 kHz
Zakres dynamiki: 52 dBA – 174 dB
Czułość: 0,8 mV/Pa

Właściwości:

  • Mikrofon wstępnie spolaryzowany 1/8”
  • Mikrofon ciśnieniowy
  • Złącze Microdot

Zastosowanie:

  • Pomiary wysokich poziomów ciśnienia akustycznego
  • Pomiary wysokich częstotliwości

Dostępna jest również wersja przednio wentylowana.

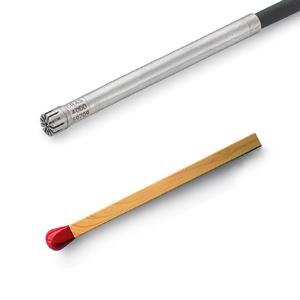

46DE

Zestaw mikrofonowy niewielkich rozmiarów 46DE, 1/8” ICP mikrofon ciśnieniowy

Zestaw mikrofonowy niewielkich rozmiarów 46DE, 1/8” ICP mikrofon ciśnieniowy

Bardzo mały zestaw mikrofonowy z mikrofonem ciśnieniowym 40DD 1/8” oraz przedwzmacniaczem 26CE 1/8”.

Zakres częstotliwości: 6,5 Hz – 140 kHz
Zakres dynamiki: 47 dBA – 174 dB
Czułość: 0,8 mV/Pa

Właściwości:

  • Mikrofon ciśnieniowy 1/8”
  • Mikrofon wstępnie spolaryzowany
  • Zintegrowany kabel 1m z dzielonym przedwzmacniaczem 26CE 1/8”
  • Złącze Microdot 10/32

Zastosowanie:

  • Pomiary wysokich poziomów ciśnienia akustycznego
  • Pomiary wysokich częstotliwości
  • Pomiary w polu swobodnym w zakresie do 40kHz

Dostępna jest również wersja przednio wentylowana.

skontaktuj
się z nami
