Sondy natężeniowe

Istnieją 2 metody pomiaru mocy akustycznej: metoda oparta na wielokanałowych pomiarach ciśnienia akustycznego przy użyciu standardowych mikrofonów pomiarowych oraz metoda natężeniowa, zgodna z normami: ISO 9614,  ANSI S12.12, ECMA 160 wyposażona w sparowane mikrofony natężeniowe oraz dwukanałowy analizator lub miernik poziomu dźwięku wraz z odpowiednim oprogramowaniem.

Pomiar natężenia dźwięku to metoda umożliwiająca lokalizację źródeł dźwięku, ich pozycję oraz określanie emisji mocy akustycznej. Metoda ta opiera się na jednoczesnym pomiarze ciśnienia akustycznego i prędkości cząstek przez dwa mikrofony umiejscowione blisko siebie. Sonda natężeniowa zapewnia jednoznacznie zdefiniowaną akustycznie odległość między mikrofonami pomiarowymi oraz minimalizuje zakłócenia pola akustycznego.

Metoda natężeniowa znajduje zastosowanie w przypadku trudnych warunków otoczenia – np. wysokie tło lub słaba akustyka w badanym pomieszczeniu.

Modele:
  • 50AI
  • 50AI-B
  • 50AI-C
  • 50AI-D
  • 50GI
  • 50GI-P
  • 50GI-R
  • 50GI-RP
  • 50VI-1

50AI

Sonda natężeniowa 50AI LEMO

Sonda natężeniowa 50AI LEMO

Zakres częstotliwości: zgodny z IEC 61043 dla klasy 1
Zakres dynamiki: 25 dBA – 152 dB
Czułość: 25 mV / Pa

Zestaw zawiera:

  • Zestaw sparowanych mikrofonów natężeniowych ½” 40AK
  • Dwa przedwzmacniacze 26AA
  • Cztery odstępniki umożliwiające umieszczenie mikrofonów w odległościach: 12 mm, 25 mm, 50 mm oraz 100 mm
  • Uchwyt umożliwiający zdalne sterowanie

Zastosowanie:

  • Pomiary natężenia dźwięku
  • Pomiary mocy akustycznej
  • Lokalizacja źródła dźwięku
  • Mapowanie dźwięku
  • Pomiary według normy PN-EN 61043:2001 Elektroakustyka -- Aparatura do pomiaru natężenia dźwięku -- Pomiar za pomocą pary mikrofonów ciśnieniowych

Opcjonalnie można zamówić z dwukanałowym modułem zasilającym 12AB.

Sonda występuje w kilku wersjach, między innymi: 50AI-B, 50AI-C, 50AI-D. Dodatkowo, możliwe jest stosowanie sondy z zestawem sparowanych mikrofonów natężeniowych 40BI (wersja 50AI-C-S1).

50AI-B

Sonda natężeniowa 50AI-B LEMO

Sonda natężeniowa 50AI-B LEMO

Zakres częstotliwości: zgodny z IEC 61043 dla klasy 1
Zakres dynamiki: 25 dBA – 152 dB
Czułość: 25 mV / Pa

Zestaw zawiera:

  • Zestaw sparowanych mikrofonów natężeniowych ½” 40AK
  • Dwa przedwzmacniacze 26AA
  • Cztery odstępniki umożliwiające umieszczenie mikrofonów w odległościach: 12 mm, 25 mm, 50 mm oraz 100 mm
  • Uchwyt umożliwiający zdalne sterowanie

Cechy uchwytu:

  • Wbudowane funkcje zdalnej kontroli dla analizatorów 01dB
  • Dwa przyciski dla kontroli uśredniania
  • Dwie diody LED wskazujące stan i przeciążenie

Dodatkowe akcesoria:

  • Kabel 5 m
  • Kabel adaptera o złączach: 12-pinowym LEMO i 2x7-pinowym LEMO, a także męskie złącze mini-DIN do zdalnej kontroli

Zastosowanie:

  • Pomiary natężenia dźwięku
  • Pomiary mocy akustycznej
  • Lokalizacja źródła dźwięku
  • Mapowanie dźwięku
  • Pomiary według normy PN-EN 61043:2001 Elektroakustyka -- Aparatura do pomiaru natężenia dźwięku -- Pomiar za pomocą pary mikrofonów ciśnieniowych

Opcjonalnie można zamówić z dwukanałowym modułem zasilającym 12AB.

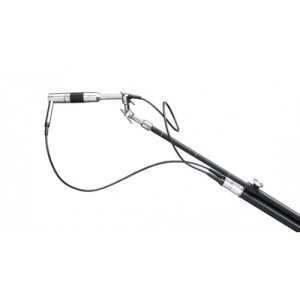

50AI-C

Sonda natężeniowa 50AI-C LEMO

Sonda natężeniowa 50AI-C LEMO

Zakres częstotliwości: zgodny z IEC 61043 dla klasy 1
Zakres dynamiki: 25 dBA – 152 dB
Czułość: 25 mV / Pa

Zestaw zawiera:

  • Zestaw sparowanych mikrofonów natężeniowych ½” 40AK
  • Dwa przedwzmacniacze 26AA
  • Cztery odstępniki umożliwiające umieszczenie mikrofonów w odległościach: 12 mm, 25 mm, 50 mm oraz 100 mm
  • Uchwyt umożliwiający zdalne sterowanie

Cechy uchwytu:

  • Uniwersalność
  • Dwa 7-pinowe złącza wyjściowe LEMO 1B

Dodatkowe akcesoria:

  • Kabel 5 m
  • Kabel adaptera o złączach: 12-pinowym LEMO i 2x7-pinowym LEMO

Zastosowanie:

  • Pomiary natężenia dźwięku
  • Pomiary mocy akustycznej
  • Lokalizacja źródła dźwięku
  • Mapowanie dźwięku
  • Pomiary według normy PN-EN 61043:2001 Elektroakustyka -- Aparatura do pomiaru natężenia dźwięku -- Pomiar za pomocą pary mikrofonów ciśnieniowych

Dodatkowo, możliwe jest stosowanie sondy z zestawem sparowanych mikrofonów natężeniowych 40BI (wersja 50AI-C-S1).

Opcjonalnie można zamówić z dwukanałowym modułem zasilającym 12AB.

50AI-D

Sonda natężeniowa 50AI-D LEMO

Sonda natężeniowa 50AI-D LEMO

Zakres częstotliwości: zgodny z IEC 61043 dla klasy 1
Zakres dynamiki: 25 dBA – 152 dB
Czułość: 25 mV / Pa

Zestaw zawiera:

  • Zestaw sparowanych mikrofonów natężeniowych ½” 40AK
  • Dwa przedwzmacniacze 26AA
  • Cztery odstępniki umożliwiające umieszczenie mikrofonów w odległościach: 12 mm, 25 mm, 50 mm oraz 100 mm
  • Uchwyt umożliwiający zdalne sterowanie

Cechy uchwytu:

  • Wbudowane funkcje zdalnej kontroli dla analizatorów 01dB
  • Dwa przyciski dla kontroli uśredniania
  • Dwie diody LED wskazujące stan i przeciążenie
  • Używa wewnętrznego zasilania bateryjnego 9V dla funkcji zdalnej kontroli

Dodatkowe akcesoria:

  • Kabel 5 m
  • Kabel adaptera o złączach: 12-pinowym LEMO i 2x7-pinowym LEMO, a także żeńkie złącze D-sub do zdalnej kontroli

Zastosowanie:

  • Pomiary natężenia dźwięku
  • Pomiary mocy akustycznej
  • Lokalizacja źródła dźwięku
  • Mapowanie dźwięku
  • Pomiary według normy PN-EN 61043:2001 Elektroakustyka -- Aparatura do pomiaru natężenia dźwięku -- Pomiar za pomocą pary mikrofonów ciśnieniowych

Opcjonalnie można zamówić z dwukanałowym modułem zasilającym 12AB.

50GI

Sonda natężeniowa 50GI ICP

Sonda natężeniowa 50GI ICP

Zakres częstotliwości: zgodny z IEC 61043 dla klasy 1
Zakres dynamiki: 27 dBA – 146 dB
Czułość: 12.5 mV / Pa

Sonda zawiera:

  • Zestaw sparowanych mikrofonów natężeniowych 40GK wraz z akcesoriami
  • Przedwzmacniacz ICP 26CB ¼” ze złączem Microdot
  • Kabel Microdot-BNC 3 m
  • Uchwyt i akcesoria

Zastosowanie:

  • Pomiary natężenia dźwięku
  • Pomiary mocy akustycznej
  • Lokalizacja źródła dźwięku
  • Mapowanie natężenia dźwięku
  • Pomiary według normy PN-EN 61043:2001 Elektroakustyka -- Aparatura do pomiaru natężenia dźwięku -- Pomiar za pomocą pary mikrofonów ciśnieniowych

Sonda jest dostępna także w wersji 50GI-R która zawiera zdalne sterowanie do kontroli akwizycji danych.

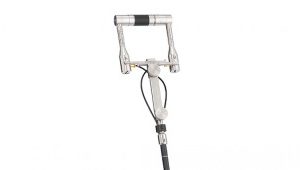

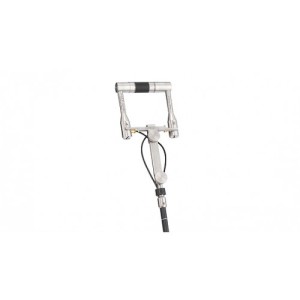

50GI-P

Sonda natężeniowa 50GI-P ICP

Sonda natężeniowa 50GI-P ICP

Zakres częstotliwości: zgodny z IEC 61043 dla klasy 1
Zakres dynamiki: 27 dBA – 146 dB
Czułość: 12.5 mV / Pa

Właściwości:

  • Pokrycie zakresu od 100 Hz do 10 kHz dzięki wymiennym odstępnikom do oddalenia mikrofonów o 12 - 50 mm
  • Wytrzymała konstrukcja sondy pozwalająca na jej użytkowanie w trudnych warunkach

Sonda zawiera:

  • Zestaw sparowanych mikrofonów natężeniowych 40GK wraz z akcesoriami
  • Przedwzmacniacz ICP 26CC ¼” ze złączem Microdot
  • Kabel SMB angled-BNC 25 cm
  • Uchwyt i akcesoria

Zastosowanie:

  • Pomiary natężenia dźwięku
  • Pomiary mocy akustycznej
  • Lokalizacja źródła dźwięku
  • Mapowanie dźwięku
  • Pomiary według normy PN-EN 61043:2001 Elektroakustyka -- Aparatura do pomiaru natężenia dźwięku -- Pomiar za pomocą pary mikrofonów ciśnieniowych

Sonda jest dostępna także w wersji 50GI-RP która zawiera zdalne sterowanie do kontroli akwizycji danych.

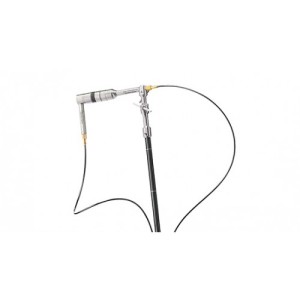

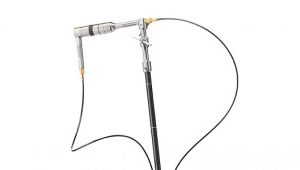

50GI-R

Sonda natężeniowa ze zdalnym sterowaniem 50GI-R ICP

Sonda natężeniowa ze zdalnym sterowaniem 50GI-R ICP

Zakres częstotliwości: zgodny z IEC 61043 dla klasy 1
Zakres dynamiki: 27 dBA – 163 dB
Czułość: 12.5 mV / Pa

Sonda zawiera:

  • Zestaw sparowanych mikrofonów natężeniowych 40GK wraz z akcesoriami
  • Przedwzmacniacz ICP 26CB ¼” ze złączem Microdot
  • Uchwyt ze zdalnym sterowaniem
  • Dodatkowe okablowanie i akcesoria

Zastosowanie:

  • Pomiary natężenia dźwięku
  • Pomiary mocy akustycznej
  • Lokalizacja źródła dźwięku
  • Mapowanie natężenia dźwięku
  • Pomiary według normy PN-EN 61043:2001 Elektroakustyka -- Aparatura do pomiaru natężenia dźwięku -- Pomiar za pomocą pary mikrofonów ciśnieniowych

Dzięki odstępnikom umożliwiającym separację mikrofonów w odległościach od 12 mm do 100 mm sonda pokrywa zakres od 50 Hz do 10 kHz.

50GI-RP

Sonda natężeniowa ze zdalnym sterowaniem 50GI-RP ICP

Sonda natężeniowa ze zdalnym sterowaniem 50GI-RP ICP

Zakres częstotliwości: zgodny z IEC 61043 dla klasy 1
Zakres dynamiki: 27 dBA – 146 dB
Czułość: 12.5 mV / Pa

Właściwości:

  • Wytrzymała konstrukcja ze stali nierdzewnej pozwalająca na jej użytkowanie w trudnych warunkach
  • Pokrycie zakresu częstotliwości od 100 Hz do 10 kHz dzięki odstępnikom do separacji mikrofonów w odległościach od 12 mm-50 mm

Sonda zawiera:

  • Zestaw sparowanych mikrofonów natężeniowych 40GK wraz z akcesoriami
  • Przedwzmacniacz ICP 26CC ¼” ze złączem Microdot
  • Kabel SMB angled-BNC 25 cm
  • Uchwyt ze zdalnym sterowaniem
  • Dodatkowe akcesoria

Zastosowanie:

  • Pomiary natężenia dźwięku
  • Pomiary mocy akustycznej
  • Lokalizacja źródła dźwięku
  • Mapowanie dźwięku
  • Pomiary według normy PN-EN 61043:2001 Elektroakustyka -- Aparatura do pomiaru natężenia dźwięku -- Pomiar za pomocą pary mikrofonów ciśnieniowych

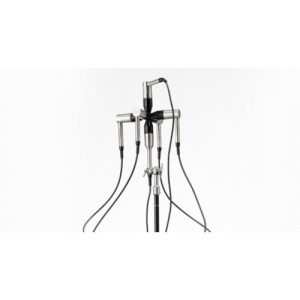

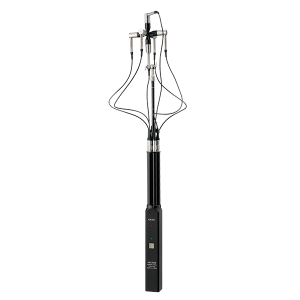

50VI-1

Trójwymiarowa wektorowa sonda natężeniowa 50VI-1

Trójwymiarowa wektorowa sonda natężeniowa 50VI-1

Zakres częstotliwości: zgodny z IEC 61043 dla klasy 1
Zakres dynamiki: 25 dBA – 152 dB
Czułość: 25 mV / Pa

Właściwości sondy:

  • Elastyczność wyboru dwu lub trójwymiarowej konfiguracji
  • Posiada wejście dla trzech par przedwzmacniaczy 26AA
  • Wyposażona jest w 24-pinowe gniazdo LEMO pozwalające na podłączenie do odpowiedniego modułu zasilającego (np. 12AC)
  • Zaopatrzona w wyjście do połączenia z portem RS232 w celu kontroli procesu akwizycji danych
  • Spełnia wymagania międzynarodowej normy IEC 61043

W zestawie z sondą dostarczane są:

  • Trzy pary mikrofonów sparowanych fazowo, model 40AI
  • Trzy pary przedwzmacniaczy 26AA
  • Odstępniki 25mm i 50mm pozwalające na użycie sondy w zakresie częstotliwości od 80Hz do 6,3kHz
  • 6-kanałowy uchwyt sondy
  • 5 metrowy kabel (24 rdzeniowy) ze złączem LEMO (do bezpośredniego podłączenia do 12AC)
  • Adapter umożliwiający rozdział sześciu kanałów przedwzmacniaczy na sześć oddzielnych, krótkich przewodów zakończonych 7-pinowym złączem LEMO

Zastosowanie:

  • Wektorowy pomiar natężenia dźwięku
  • Badania pola bliskiego
  • Lokalizacja źródła dźwięku
  • Mapowanie pola akustycznego
