Systemy Pomiarowe – oferta
Aktuator elektrostatyczny
Aktuatory elektrostatyczne używane są do symulacji zmian ciśnienia mikrofonów pojemnościowych. Odbywa się to poprzez wywieranie oscylującej siły elektrostatycznej na membranę mikrofonu i pomiarze wynikowej odpowiedzi mikrofonu. Oscylacje elektryczne nie mogą być polaryzacją odwrotną, należy unikać podwajania częstotliwości. Jest to do pokonania poprzez zastosowanie siły elektrostatycznej składającej się z wystarczająco wysokiego napięcia polaryzacji (800V) i nałożonego mniejszego napięcia przemiennego.
Dzięki zastosowaniu takiego urządzenia oscylacyjnego z siłą elektrostatyczną z wymuszeniem w zakresie częstotliwości od 100Hz do 200kHz, można mierzyć ciśnieniową odpowiedź mikrofonu. Do tego należy uwzględnić poprawkę aby określić odpowiedź mikrofonu w polu swobodnym pod różnymi kątami padania a także w polu rozproszonym.
Należy zachować ostrożność podczas kalibracji poniżej 200 Hz ze względu na wpływ wyrównywania się ciśnienia w tylnej objętości mikrofonu.
Z drugiej strony, ponieważ charakterystyka przenoszenia mikrofonu nie jest idealnie płaska, może zostać wprowadzony niewielki błąd.
Modele:
- 14AA
- OP0024
- OP0026
- RA0014
- RA0014-S1
- RA0015
14AA

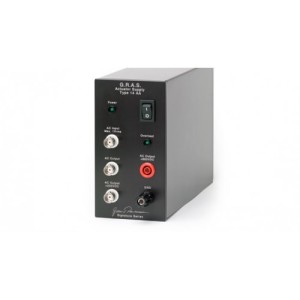

Zasilacz do aktuatorów 14AA
Zasilacz do aktuatorów, model 14AA to wysokonapięciowy zasilacz o dużym wzmocnieniu do obsługi aktuatorów elektrostatycznych. Wyjścia wysokonapięciowe mogą być również wykorzystywane do zasilania standardowych mikrofonów jako źródła dźwięku. Zasilacz typu 14AA może zasilić aktuator elektrostatyczny sygnałem 300 V nałożonym na 800 V DC. Ten szeroki zakres częstotliwości pozwala określić pasmo przenoszenia mikrofonów pojemnościowych od 200 Hz do 200 kHz (uwaga: należy zachować ostrożność poniżej 200 Hz z powodu wpływu wyrównania ciśnienia w tylnej części mikrofonu). Zasilacz typu 14AA można podłączyć bezpośrednio do zewnętrznego generatora sygnału lub wyjścia generatora dowolnego standardowego analizatora sygnału.
Zasilacz, wraz z opisanymi powyżej dostępnymi aktuatorami elektrostatycznymi zgodny jest z wymogami określonymi w międzynarodowym standardzie IEC 61094-6 „ Mikrofony pomiarowe- cześć 6: Aktuatory elektrostatyczne do określania odpowiedzi częstotliwościowych”.
OP0024

Zestaw do kalibracji mikrofonów do montażu płaskiego OP0024
Do kalibracji częstotliwościowej mikrofonów do montażu płaskiego marki G.R.A.S. potrzebne są: wzmacniacz do aktuatorów elektrostatycznych 14AA, aktuator elektrostatyczny, uchwyt do kalibracji aktuatorem oraz adapter do odpowiedniego rozmiaru mikrofonu. Zestaw zawiera aktuator, uchwyt oraz adaptery do mikrofonów 1/8”, ¼”. Mikrofony ½” nie potrzebują adaptera.
OP0026

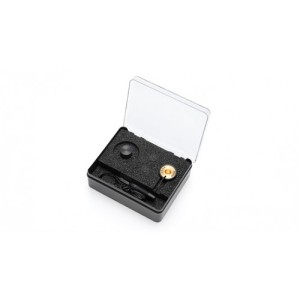

Zestaw do kalibracji mikrofonów powierzchniowych ¼” OP0026
Do kalibracji częstotliwościowej mikrofonów powierzchniowych marki G.R.A.S. ¼” potrzebne są: wzmacniacz do aktuatorów elektrostatycznych 14AA, aktuator elektrostatyczny oraz uchwyt do kalibracji aktuatorem. Zestaw zawiera aktuator oraz uchwyt.
Wszystkie akcesoria sa wykonane ze stali nierdzewnej o wysokiej jakości. Producent udziela 2-letniej gwarancji.
RA0014

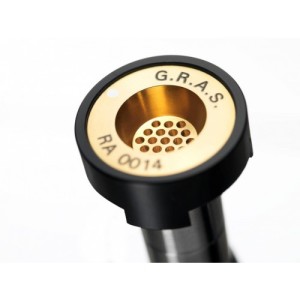

Aktuator elektrostatyczny 1/2” RA0014
Aktuator elektrostatyczny służy do symulowania odpowiedzi ciśnieniowej mikrofonów pojemnościowych. Jest to robione poprzez wywołanie oscylującej siły elektrostatycznej z przodu membrany mikrofonowej i pomiaru powstałej w konsekwencji odpowiedzi mikrofonu. Poprzez zastosowanie takiej siły elektrostatycznej można mierzyć odpowiedź ciśnieniową mikrofonu dla zakresu częstotliwości od 100 Hz do 200 kHz.
Zalecanym zasilaczem jest G.R.A.S. 14AA. Wraz z nim aktuator spełnia standard IEC 61094-6. Mikrofony 1/2” mogą być mierzone bezpośrednio. W zestawie znajdują się adaptery potrzebne do zbadania mikrofonów ¼” oraz 1/8”.
RA0014-S1

Aktuator elektrostatyczny 1/2” RA0014-S1
Aktuator elektrostatyczny służy do symulowania odpowiedzi ciśnieniowej mikrofonów pojemnościowych. Jest to robione poprzez wywołanie oscylującej siły elektrostatycznej z przodu membrany mikrofonowej i pomiaru powstałej w konsekwencji odpowiedzi mikrofonu. Poprzez zastosowanie takiej siły elektrostatycznej można mierzyć odpowiedź ciśnieniową mikrofonu dla zakresu częstotliwości od 100 Hz do 200 kHz. Model RA0014-S1 przeznaczony jest do kalibracji mikrofonu 40AU.
Zalecanym zasilaczem jest G.R.A.S. 14AA. Wraz z nim aktuator spełnia standard IEC 61094-6.
RA0015

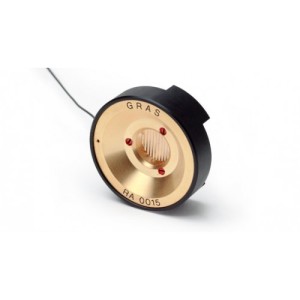

Aktuator elektrostatyczny 1” RA0015
Aktuator elektrostatyczny służy do symulowania odpowiedzi ciśnieniowej mikrofonów pojemnościowych. Jest to robione poprzez wywołanie oscylującej siły elektrostatycznej z przodu membrany mikrofonowej i pomiaru powstałej w konsekwencji odpowiedzi mikrofonu. Poprzez zastosowanie takiej siły elektrostatycznej można mierzyć odpowiedź ciśnieniową mikrofonu dla zakresu częstotliwości od 100 Hz do 200 kHz.
Zalecanym zasilaczem jest G.R.A.S. 14AA. Wraz z nim aktuator spełnia standard IEC 61094-6. Mikrofony 1” mogą być mierzone bezpośrednio. W zestawie znajdują się adaptery potrzebne do zbadania mikrofonów ½”, ¼” oraz 1/8”.
