imc SPARTAN – modułowy system akwizycji danych do trudnych warunków

imc SPARTAN to kompaktowy i skalowalny system pomiarowy, zaprojektowany do wymagających aplikacji inżynierskich i przemysłowych. Idealnie sprawdza się zarówno w warunkach laboratoryjnych, jak i w środowiskach mobilnych czy przemysłowych – także przy podwyższonych wymaganiach temperaturowych i wibracyjnych.

Dzięki modularnej budowie, imc SPARTAN umożliwia elastyczną konfigurację wejść analogowych i cyfrowych, dopasowaną do konkretnych potrzeb użytkownika – od pomiarów napięcia i prądu, przez mostki tensometryczne, temperaturę (termoelementy, PT100), aż po czujniki przemieszczenia LVDT.

Kluczowe cechy systemu imc SPARTAN:

• Zakres konfiguracji: od 21 do 128 kanałów pomiarowych

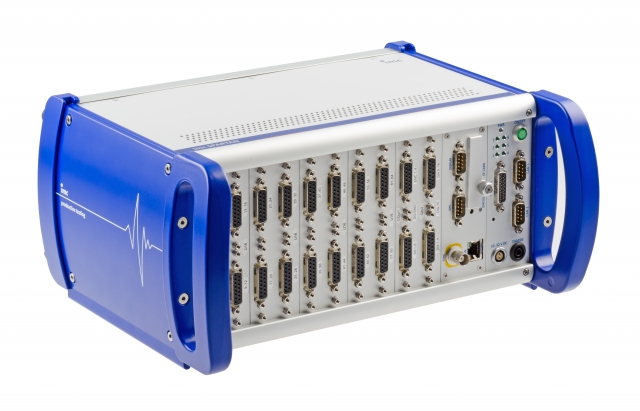

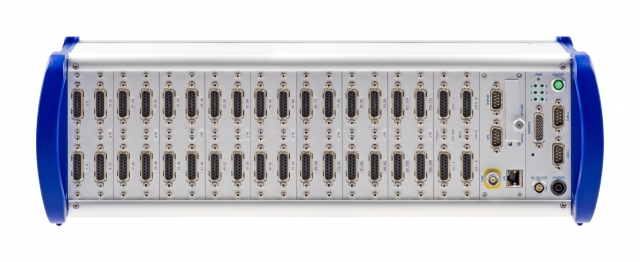

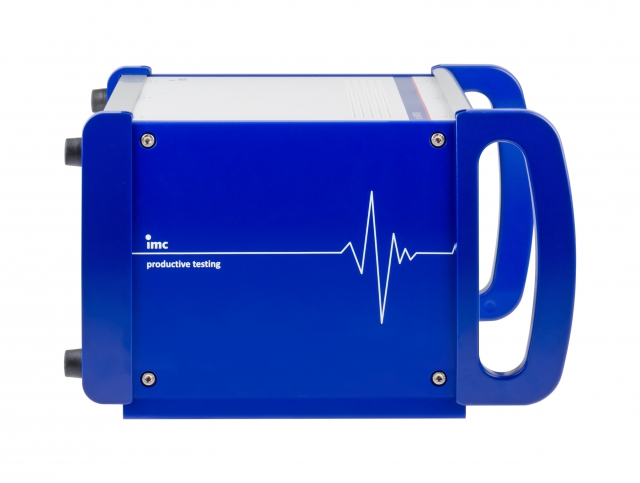

• Obudowy: kompaktowe (SPAR-2 do SPAR-8) lub 19″ RACK (SPAR-RACK)

• Obsługiwane sygnały: napięcie, prąd, temperatura (termoelementy i PT100), mostki tensometryczne (DC i CF), LVDT, cyfrowe wejścia/wyjścia, sygnały impulsowe (RPM, przesunięcie, zliczanie)

• Praca autonomiczna lub PC: zasilanie bateryjne (UPS), automatyczne uruchamianie i zapisywanie danych po zaniku zasilania

• Zintegrowana pamięć wewnętrzna: CF, SSD lub możliwość zapisu na NAS

• Synchronizacja i czas: GPS, IRIG-B, DCF77, NTP, synchronizacja wielu urządzeń

• Oprogramowanie: pełna integracja z imc STUDIO oraz opcjonalnie imc Online FAMOS do analizy i automatyzacji testów w czasie rzeczywistym

Dostępne moduły analogowe:

System wykorzystuje wymienne kondycjonery sygnału, takie jak:

• T16 / U16 – do izolowanych pomiarów napięcia i temperatury (statyczne i dynamiczne)

• B16 / BC16 – pomiary mostków tensometrycznych w trybie DC

• BCF16 – pomiary mostków w trybie DC i z częstotliwością nośną (CF), obsługa LVDT

• LVDT16 / LVDTC16 – moduły specjalnie do czujników LVDT

• DI/DO/DAC/ENC – cyfrowe wejścia i wyjścia, liczniki impulsów, wyjścia analogowe

Obsługa magistral komunikacyjnych:

imc SPARTAN może zostać wyposażony w fabrycznie montowane moduły komunikacyjne, umożliwiające integrację z systemami pojazdowymi, lotniczymi, kolejowymi czy automatyki przemysłowej, m.in.:

• CAN / CAN FD

• LIN

• FlexRay

• ARINC

• XCPoE

• EtherCAT

• MVB

• Modbus, IPTcom

• Kistler RoaDyn, interfejsy Ethernet / RS232 / RS485

Odporność i środowisko pracy:

• Zakres temperatur pracy: standard: -10°C do +55°C, wersja ET: -40°C do +85°C

• Odporność na wibracje i wstrząsy: zgodna z IEC 61373, MIL-STD-810

• Zabezpieczenie danych: zintegrowany UPS, automatyczne zapisywanie i zamykanie sesji

• Pobór mocy: <130 W (w zależności od konfiguracji)

Zastosowania:

• Testy terenowe i mobilne

• Laboratoria badawczo-rozwojowe

• Monitorowanie strukturalne i tensometria

• Aplikacje kolejowe, lotnicze, automotive, energetyczne i przemysłowe

• Integracja z systemami automatyki i telemetrycznymi
