Oprogramowanie raportujące Nor850

Oprogramowanie do analizy akustyki budowlanej, mocy akustycznej i natężenia dźwięku – Nor850

Oprogramowanie Nor850 Reporting Software to zaawansowane narzędzie do analizy oraz raportowania wyników pomiarów akustycznych. System umożliwia kompleksowy post-processing danych pomiarowych, generowanie raportów oraz analizę wyników zgodnie z międzynarodowymi normami stosowanymi w akustyce.

Rozwiązanie jest wykorzystywane przede wszystkim w trzech głównych obszarach pomiarowych:

akustyka budowlana,
pomiar mocy akustycznej,
analiza natężenia dźwięku.

Pomiary wykonane ręcznie przy użyciu mierników poziomu dźwięku Norsonic Nor140, Norsonic Nor145 oraz Norsonic Nor150 mogą być w prosty sposób importowane do modułów raportujących.

Pliki pomiarowe – takie jak pomiary poziomu dźwięku, czasu pogłosu czy hałasu tła – można dodawać do odpowiednich folderów tabel poprzez prostą metodę przeciągnij i upuść (drag & drop).

Możliwy jest również import kompletnych plików projektów akustyki budowlanej, zawierających wszystkie dane pomiarowe zapisane w jednym pliku.

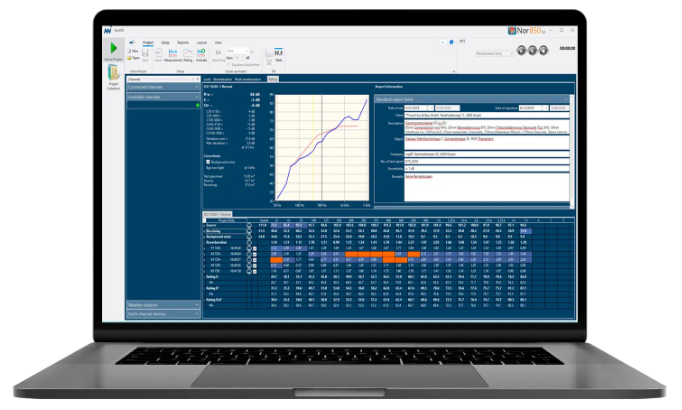

Analiza akustyki budowlanej

Automatyczna analiza pomiarów izolacyjności akustycznej

Moduł akustyki budowlanej w oprogramowaniu Nor850 umożliwia import oraz analizę pomiarów wykonanych w terenie lub w laboratorium. Dane pomiarowe zapisane w miernikach poziomu dźwięku mogą być łatwo przenoszone do programu i przetwarzane w celu obliczenia końcowych wskaźników izolacyjności akustycznej.

Oprogramowanie obsługuje pomiary wykonywane zgodnie z normami:

ISO 16283 – pomiary izolacyjności akustycznej in-situ,
ISO 10140 – badania laboratoryjne izolacyjności akustycznej.

Import i organizacja danych pomiarowych

Pliki pomiarowe, takie jak:

pomiary poziomu dźwięku,
pomiary czasu pogłosu,
pomiary hałasu tła,

mogą być importowane do odpowiednich tabel w oprogramowaniu przy użyciu prostej metody drag & drop.

Możliwy jest również import kompletnych projektów akustyki budowlanej zawierających wszystkie dane pomiarowe zapisane w jednym pliku.

Obliczanie mocy akustycznej źródeł hałasu

Analiza zgodna z normami ISO

Oprogramowanie Nor850 umożliwia obliczanie mocy akustycznej źródeł hałasu na podstawie wyników pomiarów wykonanych w terenie lub w warunkach laboratoryjnych.

Obliczenia wykonywane są zgodnie z normami z serii:

ISO 3740.

Dzięki temu możliwe jest uzyskanie wiarygodnych i powtarzalnych wyników pomiarów mocy akustycznej dla różnych typów urządzeń i instalacji przemysłowych.

Automatyczne generowanie raportów

Po zakończeniu analizy program automatycznie generuje raporty pomiarowe, które mogą zawierać:

obliczone wartości mocy akustycznej,
zestawienia pomiarów w pasmach częstotliwości,
tabele wyników oraz wykresy.

Raporty mogą być eksportowane m.in. do formatu Excel, co ułatwia dalszą dokumentację wyników pomiarowych.

Analiza natężenia dźwięku

Post-processing pomiarów natężenia dźwięku

Nor850 umożliwia również szczegółową analizę pomiarów natężenia dźwięku, które są wykorzystywane m.in. do określania rozkładu energii akustycznej na powierzchni źródła hałasu.

Wszystkie ustawienia dostępne w mierniku Nor150 mogą być zmieniane również w oprogramowaniu, przy czym analiza wyników jest znacznie wygodniejsza na dużym ekranie komputera.

Edycja segmentów i powierzchni pomiarowych

Program oferuje intuicyjne narzędzia wizualne umożliwiające:

kopiowanie segmentów pomiarowych,
analizę wybranych fragmentów powierzchni,
wykluczanie wybranych segmentów, powierzchni lub pasm częstotliwości z analizy.

Dodatkowo możliwa jest zmiana klasy pomiaru pomiędzy trybami Survey i Engineering oraz modyfikacja analizowanego zakresu częstotliwości.

Wizualizacja wyników pomiarowych

Jedną z funkcji oprogramowania jest możliwość przedstawienia wyników w formie mapy hałasu na powierzchni 2D lub 3D. Dzięki temu użytkownik może łatwo zidentyfikować obszary o największej emisji dźwięku.

Funkcja ta jest szczególnie przydatna w analizie urządzeń przemysłowych oraz w badaniach źródeł hałasu.
