Pomiary DSO – zrozumiałość mowy i pomiar STIPA

Pomiary DSO – na czym polega pomiar Dźwiękowego Systemu Ostrzegawczego?

Dźwiękowy System Ostrzegawczy, czyli DSO, ma jedno podstawowe zadanie: przekazać osobom znajdującym się w budynku jasny i zrozumiały komunikat o zagrożeniu. W praktyce oznacza to, że sam fakt działania głośników nie wystarcza. Komunikat musi być słyszalny, zrozumiały i równomiernie rozprowadzony w strefach objętych systemem.

Dlatego pomiary DSO są jednym z najważniejszych etapów odbioru, kontroli i okresowej weryfikacji systemu. Pozwalają sprawdzić, czy komunikaty ewakuacyjne będą skuteczne w rzeczywistych warunkach akustycznych danego obiektu.

W Systemy Pomiarowe można również wypożyczyć mierniki do pomiarów DSO. To praktyczne rozwiązanie dla firm, laboratoriów i specjalistów, którzy wykonują pomiary zrozumiałości mowy okresowo, projektowo lub jednorazowo i potrzebują profesjonalnej aparatury bez konieczności natychmiastowego zakupu całego zestawu pomiarowego.



Co to jest DSO?

DSO, czyli Dźwiękowy System Ostrzegawczy, to instalacja nagłośnieniowa przeznaczona do nadawania komunikatów alarmowych i ewakuacyjnych. System może być zintegrowany z instalacją sygnalizacji pożaru i uruchamiany automatycznie lub ręcznie przez operatora.

W przeciwieństwie do klasycznych systemów nagłośnienia, DSO nie służy przede wszystkim do komfortowego odtwarzania dźwięku. Jego najważniejszą funkcją jest skuteczne przekazanie informacji w sytuacji zagrożenia. Z tego powodu ocenia się nie tylko poziom dźwięku, ale przede wszystkim zrozumiałość mowy.

Na czym polegają pomiary DSO?

Pomiary DSO polegają na sprawdzeniu, czy system zapewnia odpowiednie warunki do przekazywania komunikatów głosowych w poszczególnych strefach obiektu. W czasie badania analizuje się między innymi poziom sygnału, tło akustyczne, równomierność nagłośnienia oraz zrozumiałość mowy.

Najważniejszym elementem pomiarów jest zwykle ocena zrozumiałości mowy metodą STI lub STIPA. Dzięki temu można określić, czy osoba przebywająca w danej części budynku będzie w stanie poprawnie zrozumieć komunikat alarmowy.

Dlaczego pomiar zrozumiałości mowy jest tak ważny?

W sytuacji zagrożenia komunikat głosowy musi być zrozumiały od razu. Osoby znajdujące się w budynku nie powinny domyślać się treści komunikatu ani czekać na jego powtórzenie. Niewyraźny, zbyt cichy lub zniekształcony komunikat może opóźnić reakcję i utrudnić ewakuację.

Na zrozumiałość mowy wpływa wiele czynników, między innymi:

• poziom hałasu tła,
• czas pogłosu w pomieszczeniu,
• rozmieszczenie głośników,
• charakterystyka akustyczna wnętrza,
• jakość toru elektroakustycznego,
• poziom i dynamika nadawanego komunikatu,
• obecność przeszkód architektonicznych,
• sposób podziału obiektu na strefy nagłośnienia.

Dlatego pomiary DSO powinny być wykonywane w warunkach możliwie zbliżonych do rzeczywistego użytkowania obiektu.

Co mierzy się podczas pomiarów DSO?

Podczas pomiarów DSO sprawdza się przede wszystkim parametry, które decydują o skuteczności przekazu głosowego. Najczęściej są to:

Zrozumiałość mowy STI/STIPA

To kluczowy parametr określający, jak dobrze komunikat głosowy może zostać zrozumiany przez odbiorcę. Metoda STIPA jest często stosowana w praktycznych pomiarach systemów nagłośnieniowych i ostrzegawczych.

Poziom dźwięku komunikatu

Komunikat musi być wystarczająco głośny w stosunku do hałasu tła, ale nie powinien być nadmiernie wysoki. Zbyt niski poziom utrudnia słyszalność, a zbyt wysoki może powodować dyskomfort, zniekształcenia lub pogorszenie zrozumiałości.

Poziom hałasu tła

Hałas pochodzący od wentylacji, urządzeń technicznych, ruchu ludzi lub procesów technologicznych może maskować komunikaty głosowe. Dlatego ocena tła akustycznego jest ważnym elementem badania.

Równomierność nagłośnienia

W różnych punktach tej samej strefy komunikat powinien być odbierany w sposób możliwie równomierny. Duże różnice poziomu dźwięku mogą oznaczać, że część obszaru jest niedostatecznie nagłośniona.

Wpływ pogłosu

W pomieszczeniach o długim czasie pogłosu, takich jak hale, atria, dworce, galerie handlowe czy obiekty sportowe, komunikaty głosowe mogą tracić czytelność mimo odpowiedniego poziomu dźwięku.

Czym jest STIPA w pomiarach DSO?

STIPA to praktyczna metoda oceny zrozumiałości mowy, wykorzystywana między innymi przy badaniu systemów nagłośnieniowych i ostrzegawczych. Pomiar polega na odtworzeniu specjalnego sygnału testowego przez system DSO i jego rejestracji w wybranych punktach pomiarowych.

Na podstawie odebranego sygnału miernik oblicza wskaźnik zrozumiałości mowy. Wynik pozwala określić, czy w danym miejscu komunikat będzie zrozumiały dla odbiorców.

W praktyce pomiary STIPA są szczególnie przydatne, ponieważ pozwalają szybko ocenić skuteczność systemu w wielu punktach obiektu bez konieczności prowadzenia subiektywnych testów odsłuchowych z udziałem grupy osób.

Kiedy wykonuje się pomiary DSO?

Pomiary DSO wykonuje się najczęściej:

• po zakończeniu montażu systemu,
• podczas odbioru technicznego instalacji,
• po modernizacji lub rozbudowie systemu,
• po zmianie aranżacji wnętrza,
• po zmianie sposobu użytkowania pomieszczeń,
• po wymianie głośników, wzmacniaczy lub centrali,
• w ramach okresowych kontroli i przeglądów,
• gdy pojawiają się problemy ze zrozumiałością komunikatów.

Zmiana akustyki pomieszczenia może mieć istotny wpływ na działanie DSO. Dotyczy to na przykład montażu nowych sufitów, ścianek działowych, regałów, elementów wyposażenia, materiałów pochłaniających lub dużych powierzchni odbijających dźwięk.

Gdzie wykonuje się pomiary DSO?

Pomiary wykonuje się w strefach objętych działaniem Dźwiękowego Systemu Ostrzegawczego. Punkty pomiarowe powinny reprezentować rzeczywiste miejsca przebywania ludzi oraz obszary, w których mogą występować trudne warunki akustyczne.

Typowe obiekty, w których wykonuje się pomiary DSO, to:

• galerie handlowe,
• dworce i terminale,
• lotniska,
• hale produkcyjne i magazynowe,
• biurowce,
• hotele,
• szpitale,
• szkoły i uczelnie,
• obiekty sportowe,
• sale widowiskowe,
• tunele,
• parkingi podziemne,
• budynki użyteczności publicznej.

Szczególnej uwagi wymagają przestrzenie wysokie, pogłosowe, wielostrefowe oraz takie, w których poziom hałasu tła zmienia się w czasie.

Jak przebiega pomiar DSO krok po kroku?

Pierwszym etapem jest analiza dokumentacji systemu oraz podziału obiektu na strefy. Na tej podstawie wyznacza się punkty pomiarowe i przygotowuje plan badania.

Następnie przez system DSO odtwarzany jest sygnał testowy, najczęściej sygnał STIPA. Miernik rejestruje sygnał w wybranych punktach, a następnie oblicza wynik zrozumiałości mowy. Dodatkowo można wykonać pomiary poziomu dźwięku komunikatu, hałasu tła oraz innych parametrów akustycznych.

Po zakończeniu pomiarów wyniki są analizowane i zestawiane w raporcie. Jeżeli w niektórych miejscach zrozumiałość mowy jest niewystarczająca, raport może wskazywać obszary wymagające korekty systemu.

Co może powodować złe wyniki pomiarów DSO?

Nieprawidłowe wyniki pomiarów DSO nie zawsze oznaczają awarię systemu. Często są skutkiem warunków akustycznych obiektu lub nieoptymalnej konfiguracji instalacji.

Do najczęstszych przyczyn problemów należą:

• zbyt niski poziom komunikatu,
• zbyt wysoki poziom hałasu tła,
• zbyt długi czas pogłosu,
• niekorzystne rozmieszczenie głośników,
• niewłaściwy dobór typu głośników,
• zbyt duże odległości między głośnikami,
• przesłanianie głośników przez elementy wyposażenia,
• nieprawidłowa konfiguracja wzmacniaczy,
• zniekształcenia sygnału,
• błędny podział stref,
• zmiany aranżacji obiektu po wykonaniu projektu.

W takich sytuacjach pomiar pozwala nie tylko potwierdzić problem, ale również wskazać, gdzie należy szukać jego przyczyny.

Jak poprawić zrozumiałość mowy w systemie DSO?

Poprawa zrozumiałości mowy może wymagać działań po stronie systemu elektroakustycznego, akustyki pomieszczenia lub organizacji stref nagłośnienia.

Najczęściej stosowane działania to:

• regulacja poziomu komunikatu,
• zmiana ustawień wzmacniaczy i procesorów DSP,
• korekcja charakterystyki częstotliwościowej,
• zmiana rozmieszczenia lub kierunkowości głośników,
• zwiększenie liczby głośników w problematycznych strefach,
• ograniczenie hałasu tła,
• poprawa warunków pogłosowych pomieszczenia,
• ponowna konfiguracja stref nagłośnienia,
• weryfikacja jakości nagranych komunikatów.

Warto pamiętać, że samo zwiększenie głośności nie zawsze poprawia zrozumiałość. W pomieszczeniach pogłosowych zbyt wysoki poziom dźwięku może wręcz pogorszyć czytelność komunikatu.

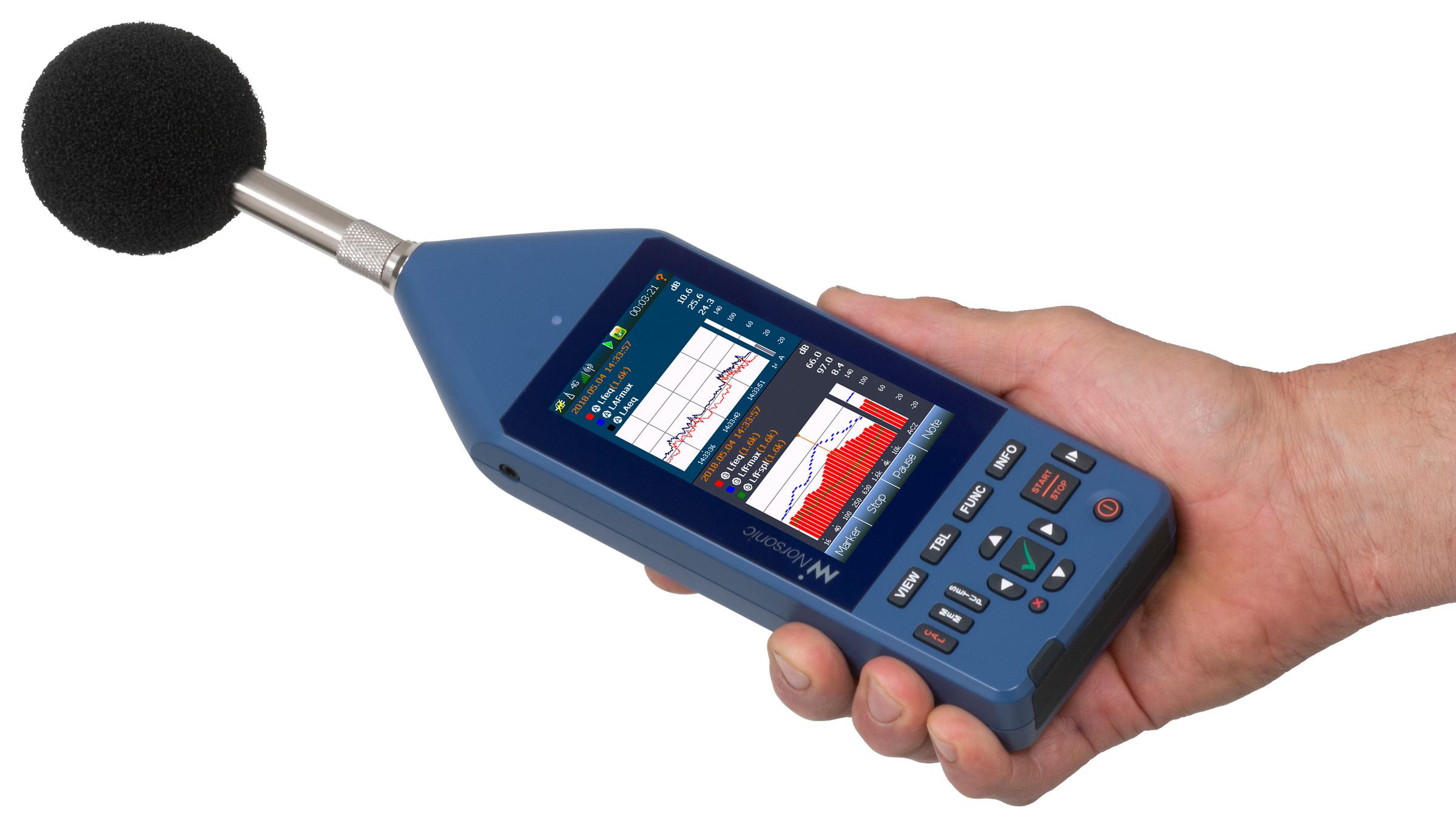

Jakie urządzenia są potrzebne do pomiarów DSO?

Do pomiarów DSO wykorzystuje się mierniki akustyczne umożliwiające pomiar zrozumiałości mowy metodą STIPA oraz pomiar poziomu dźwięku. W zależności od zakresu badania przydatne mogą być również kalibratory akustyczne, źródła sygnału testowego, rejestratory audio oraz oprogramowanie do opracowania raportów.

Ważne jest, aby aparatura pomiarowa była odpowiednio dobrana do rodzaju badania i posiadała aktualne świadectwa wzorcowania oraz kalibrację. Ma to znaczenie zarówno dla wiarygodności wyników, jak i dla późniejszej dokumentacji pomiarowej.

Wypożyczenie miernika do pomiarów DSO – kiedy warto?

Wypożyczenie miernika do pomiarów DSO jest dobrym rozwiązaniem wtedy, gdy pomiary wykonywane są okresowo, jednorazowo lub projektowo. Pozwala skorzystać z profesjonalnej aparatury bez konieczności natychmiastowego zakupu całego zestawu pomiarowego.

Taka opcja sprawdza się szczególnie przy odbiorach technicznych, przeglądach okresowych, pomiarach kontrolnych, weryfikacji działania systemu po modernizacji oraz analizie problemów ze zrozumiałością komunikatów. Wypożyczenie miernika może być również dobrym rozwiązaniem dla firm, które chcą sprawdzić możliwości danego urządzenia przed zakupem.

W Systemy Pomiarowe dostępne są mierniki poziomu dźwięku, które mogą być wykorzystywane do pomiarów DSO, w tym do oceny zrozumiałości mowy metodą STIPA. W zależności od potrzeb można dobrać aparaturę do konkretnego zadania pomiarowego, rodzaju obiektu oraz zakresu wymaganej dokumentacji.

Wypożyczenie aparatury pomiarowej pozwala ograniczyć koszty w sytuacji, gdy pomiary nie są wykonywane regularnie, a jednocześnie zapewnia dostęp do profesjonalnego sprzętu. To rozwiązanie przydatne zarówno dla firm instalacyjnych, laboratoriów, konsultantów akustycznych, jak i osób odpowiedzialnych za kontrolę działania systemów bezpieczeństwa w obiektach.

Co powinien zawierać raport z pomiarów DSO?

Raport z pomiarów DSO powinien jasno pokazywać, gdzie wykonano pomiary, jakie były warunki badania i jakie wyniki uzyskano w poszczególnych punktach.

Typowy raport może zawierać:

• dane obiektu,
• opis badanego systemu,
• wykaz stref objętych pomiarami,
• rozmieszczenie punktów pomiarowych,
• opis zastosowanej metody,
• informacje o użytej aparaturze,
• wyniki pomiarów STIPA/STI,
• wyniki pomiarów poziomu dźwięku,
• informacje o hałasie tła,
• ocenę wyników,
• wskazanie miejsc problematycznych,
• wnioski i zalecenia.

Dobrze przygotowany raport powinien być czytelny nie tylko dla akustyka, ale również dla inwestora, zarządcy obiektu, projektanta i osób odpowiedzialnych za bezpieczeństwo pożarowe.

Dlaczego warto wykonywać pomiary DSO regularnie?

Dźwiękowy System Ostrzegawczy pracuje w konkretnym obiekcie, którego warunki mogą się zmieniać. Zmienia się wyposażenie, układ przestrzeni, poziom hałasu tła, sposób użytkowania pomieszczeń i liczba osób przebywających w budynku.

Regularne pomiary DSO pozwalają upewnić się, że system nadal spełnia swoją funkcję. To szczególnie ważne w obiektach, w których bezpieczeństwo dużej liczby osób zależy od skutecznej komunikacji głosowej.

Podsumowanie

Pomiary DSO są niezbędne do oceny, czy Dźwiękowy System Ostrzegawczy spełnia swoją podstawową funkcję: skuteczne przekazywanie komunikatów alarmowych i ewakuacyjnych. Kluczowym elementem badania jest pomiar zrozumiałości mowy, najczęściej realizowany metodą STIPA.

Dobrze wykonany pomiar pozwala sprawdzić nie tylko poziom dźwięku, ale przede wszystkim realną czytelność komunikatu w różnych strefach obiektu. Dzięki temu można wykryć problemy, poprawić konfigurację systemu i zwiększyć bezpieczeństwo osób przebywających w budynku.

Dla firm, które wykonują takie pomiary okresowo lub projektowo, praktycznym rozwiązaniem może być wypożyczenie miernika do pomiarów DSO. W Systemy Pomiarowe dostępna jest aparatura, która pozwala wykonać pomiary zrozumiałości mowy i zweryfikować działanie Dźwiękowego Systemu Ostrzegawczego w rzeczywistych warunkach obiektu.

FAQ – najczęściej zadawane pytania o pomiary DSO i STIPA

Co to są pomiary DSO?

Pomiary DSO to badania Dźwiękowego Systemu Ostrzegawczego, których celem jest sprawdzenie, czy komunikaty alarmowe i ewakuacyjne będą dobrze słyszalne oraz zrozumiałe dla osób znajdujących się w budynku. Podczas pomiarów ocenia się między innymi zrozumiałość mowy, poziom dźwięku komunikatu, hałas tła, równomierność nagłośnienia oraz wpływ akustyki pomieszczenia.

Dlaczego sama słyszalność komunikatu DSO nie wystarcza?

W systemach DSO nie wystarczy, aby komunikat był tylko głośny. Najważniejsze jest to, czy odbiorca może go szybko i poprawnie zrozumieć. Zbyt niski poziom dźwięku, zbyt wysoki hałas tła, długi czas pogłosu lub zniekształcenia w torze elektroakustycznym mogą sprawić, że komunikat będzie słyszalny, ale nieczytelny.

Czym jest STIPA w pomiarach DSO?

STIPA to praktyczna metoda oceny zrozumiałości mowy stosowana między innymi przy badaniu systemów nagłośnieniowych i ostrzegawczych. Pomiar polega na odtworzeniu specjalnego sygnału testowego przez system DSO i zarejestrowaniu go w wybranych punktach pomiarowych. Na tej podstawie miernik oblicza wskaźnik zrozumiałości mowy, który pozwala ocenić skuteczność przekazu głosowego w danym miejscu.

Kiedy należy wykonać pomiary DSO?

Pomiary DSO wykonuje się najczęściej po zakończeniu montażu systemu, podczas odbioru technicznego instalacji, po modernizacji lub rozbudowie systemu, po zmianie aranżacji wnętrza, po wymianie głośników, wzmacniaczy lub centrali, a także w ramach okresowych kontroli i przeglądów. Warto je wykonać również wtedy, gdy użytkownicy zgłaszają problemy ze zrozumiałością komunikatów.

Gdzie wykonuje się pomiary zrozumiałości mowy w systemie DSO?

Pomiary wykonuje się w strefach objętych działaniem Dźwiękowego Systemu Ostrzegawczego. Punkty pomiarowe powinny reprezentować rzeczywiste miejsca przebywania ludzi oraz obszary, w których mogą występować trudne warunki akustyczne. Szczególnej uwagi wymagają przestrzenie pogłosowe, wysokie, wielostrefowe oraz takie, w których poziom hałasu tła zmienia się w czasie.

Co może powodować słabe wyniki pomiarów DSO?

Słabe wyniki pomiarów DSO mogą wynikać z wielu przyczyn. Najczęściej są to zbyt niski poziom komunikatu, zbyt wysoki hałas tła, zbyt długi czas pogłosu, niekorzystne rozmieszczenie głośników, niewłaściwy dobór głośników, zniekształcenia sygnału, błędna konfiguracja wzmacniaczy lub zmiany aranżacji obiektu po wykonaniu projektu. Pomiar pozwala wskazać, w których miejscach system wymaga korekty.

Jak poprawić zrozumiałość mowy w systemie DSO?

Poprawa zrozumiałości mowy może wymagać regulacji poziomu komunikatu, zmiany ustawień wzmacniaczy lub procesorów DSP, korekcji charakterystyki częstotliwościowej, zmiany rozmieszczenia głośników, zwiększenia liczby głośników w problematycznych strefach, ograniczenia hałasu tła albo poprawy warunków pogłosowych pomieszczenia. Samo zwiększenie głośności nie zawsze poprawia wynik, a w pomieszczeniach pogłosowych może nawet pogorszyć czytelność komunikatu.

Jakie urządzenia są potrzebne do pomiarów DSO?

Do pomiarów DSO wykorzystuje się mierniki akustyczne umożliwiające pomiar zrozumiałości mowy metodą STIPA oraz pomiar poziomu dźwięku. W zależności od zakresu badania przydatne mogą być również kalibratory akustyczne, źródła sygnału testowego, rejestratory audio oraz oprogramowanie do opracowania raportów. Ważne jest, aby aparatura była odpowiednio dobrana do rodzaju pomiaru i posiadała aktualne świadectwa wzorcowania.

Czy można wypożyczyć miernik do pomiarów DSO?

Tak. Wypożyczenie miernika do pomiarów DSO jest dobrym rozwiązaniem wtedy, gdy pomiary wykonywane są okresowo, projektowo lub jednorazowo. Pozwala skorzystać z profesjonalnej aparatury bez konieczności natychmiastowego zakupu całego zestawu pomiarowego. W Systemy Pomiarowe dostępne są mierniki poziomu dźwięku, które mogą być wykorzystywane do oceny zrozumiałości mowy metodą STIPA.

Co powinien zawierać raport z pomiarów DSO?

Raport z pomiarów DSO powinien zawierać dane obiektu, opis badanego systemu, wykaz stref objętych pomiarami, rozmieszczenie punktów pomiarowych, opis zastosowanej metody, informacje o użytej aparaturze, wyniki pomiarów STIPA lub STI, wyniki pomiarów poziomu dźwięku, informacje o hałasie tła, ocenę wyników oraz wnioski i zalecenia.
