Program diagnostyki uszkodzeń maszyn

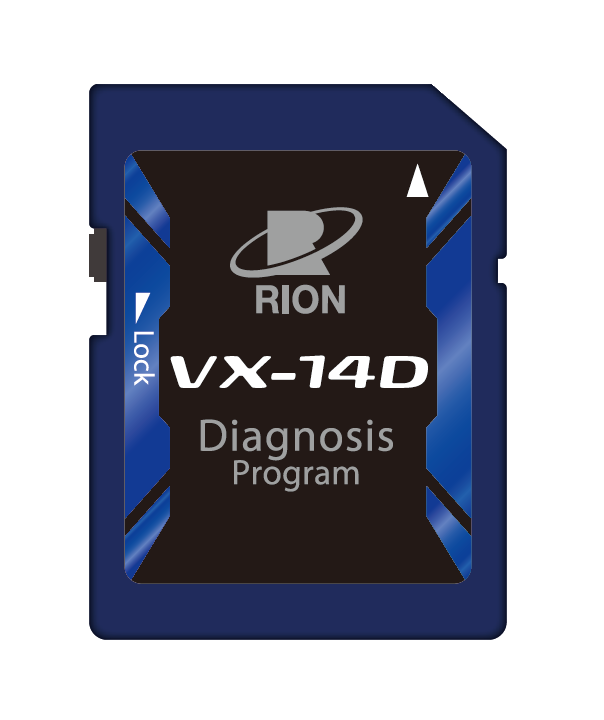

VX-14D – program automatycznej diagnostyki drganiowej maszyn

VX-14D to specjalistyczny program diagnostyki drganiowej, przeznaczony do współpracy z analizatorem drgań VA-14 firmy RION Co., Ltd.. Oprogramowanie zostało zaprojektowane z myślą o szybkiej i jednoznacznej ocenie stanu technicznego maszyn wirujących, bez konieczności ręcznej, zaawansowanej analizy sygnałów.

VX-14D umożliwia automatyczną ocenę kondycji maszyn na podstawie pomiarów drgań, wspierając działy utrzymania ruchu w przejściu z utrzymania reaktywnego na predykcyjne.

Kluczowe funkcje programu VX-14D

VX-14D realizuje pełny proces diagnostyczny – od analizy sygnału po interpretację wyniku:

• automatyczna analiza sygnałów drganiowych w dziedzinie czasu,

• analiza widm częstotliwości (FFT),

• identyfikacja typu uszkodzenia bez konieczności ręcznej interpretacji danych,

• jednoczesna diagnostyka usterek konstrukcyjnych i zużyciowych,

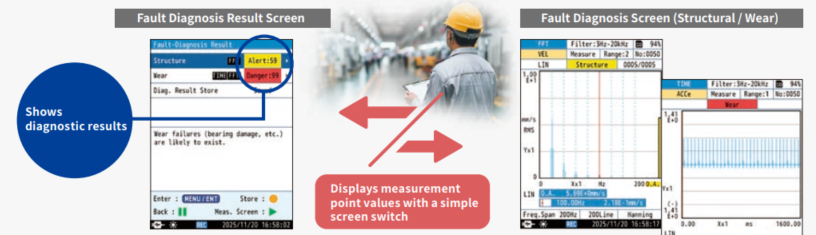

• czytelna prezentacja wyników bezpośrednio po pomiarze.

Program został zaprojektowany tak, aby użytkownik otrzymywał jednoznaczną informację o stanie maszyny, bez konieczności ręcznego przeglądania przebiegów i widm.

Diagnostyka usterek konstrukcyjnych i zużyciowych

VX-14D umożliwia identyfikację najczęściej występujących problemów w maszynach wirujących, w tym:

Usterki konstrukcyjne:

• niewyważenie elementów wirujących,

• niewspółosiowość wałów,

• luzy mechaniczne i montażowe.

Usterki zużyciowe:

• uszkodzenia łożysk tocznych,

• defekty przekładni zębatych,

• postępujące zużycie elementów mechanicznych.

System automatycznie rozróżnia typ usterki i wskazuje jej charakter, co znacząco przyspiesza działania serwisowe.

Ocena stopnia zaawansowania uszkodzeń

Oprócz identyfikacji rodzaju usterki VX-14D określa również jej poziom zaawansowania. Wyniki diagnostyki prezentowane są w trzystopniowej skali:

• Normal – stan prawidłowy, brak oznak uszkodzeń,

• Caution – stan ostrzegawczy, zalecana obserwacja lub zaplanowanie serwisu,

• Abnormal – stan nieprawidłowy, wysokie ryzyko uszkodzenia maszyny.

Dodatkowo system ocenia progresję uszkodzeń w wielostopniowej skali, co umożliwia śledzenie zmian stanu maszyny w czasie.

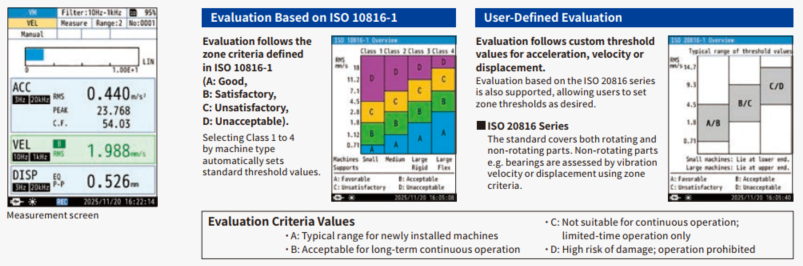

Ocena absolutna drgań zgodna z normami

VX-14D posiada funkcję oceny absolutnej poziomu drgań, zgodną z normą ISO 10816-1. Zmierzone wartości drgań porównywane są automatycznie z progami normatywnymi, a stan maszyny klasyfikowany jest do jednej z czterech stref:

• A – bardzo dobry stan techniczny (typowy dla nowych maszyn),

• B – stan dopuszczalny do pracy ciągłej,

• C – stan niedopuszczalny do długotrwałej eksploatacji,

• D – stan krytyczny, praca zabroniona.

Możliwa jest również konfiguracja własnych progów alarmowych, dopasowanych do specyfiki aplikacji.
