System kalibracyjny Nor1525

Pełne oprzyrządowanie potrzebne do zorganizowania własnego laboratorium kalibracyjnego z NOR1525!

Zastosowanie:

Akustyczna i elektryczna kalibracja mierników poziomu dźwięku, mikrofonów i kalibratorów dźwięku zgodnie z międzynarodowymi standardami.

Właściwości:

• Sygnały testowe spełniające normy IEC60651, IEC60804, DIN45657, IEC61672 i inne.

• Szybka i precyzyjna kalibracja urządzeń pomiarowych w trzech trybach: manualnym, półautomatycznym i automatycznym.

• Kalibracja charakterystyk częstotliwościowych mikrofonów metodami elektrostatycznymi i akustycznymi.

• Kalibracja czułości mikrofonów przy użyciu metody napięciowej zapewniającej wysoką dokładność.

• Szybka i dokładna kalibracja kalibratorów dźwięku, pistofonów oraz barometrów według normy IEC60942.

• Kalibracja mierników poziomu dźwięku zgodnie z normami IEC61672, IEC60651, IEC60804, DIN45657, ANSI S1.4, ANSI S1.43 i BS7580.

• Test ułamkowych filtrów oktawowych według IEC 225 i IEC 61260.

• Generowanie pełnych raportów kalibracyjnych.

• Wbudowany moduł samo-testujący.

Rdzeniem systemu testowego jest jednostka testowa Nor484 oraz system komputerowy z 24-bitową kartą DAQ i dedykowanym oprogramowaniem kalibracyjnym.

Z systemem dostarczany jest monitor środowiskowy, zapewniający szybkie i precyzyjne zbieranie danych środowiskowych wymaganych do raportów kalibracyjnych.

Kalibracja miernika poziomu dźwięku zazwyczaj składa się z dwóch głównych etapów:

• Kalibracja elektryczna przyrządu pomiarowego.

• Kalibracja mikrofonu.

Zmierzone wyniki są automatycznie rejestrowane i wykorzystywane do automatycznego generowania certyfikatu kalibracji, wraz z odpowiednimi deklaracjami niepewności. W razie potrzeby operator może edytować certyfikat. Automatyczne generowanie wartości minimalizuje ryzyko błędów operatora.

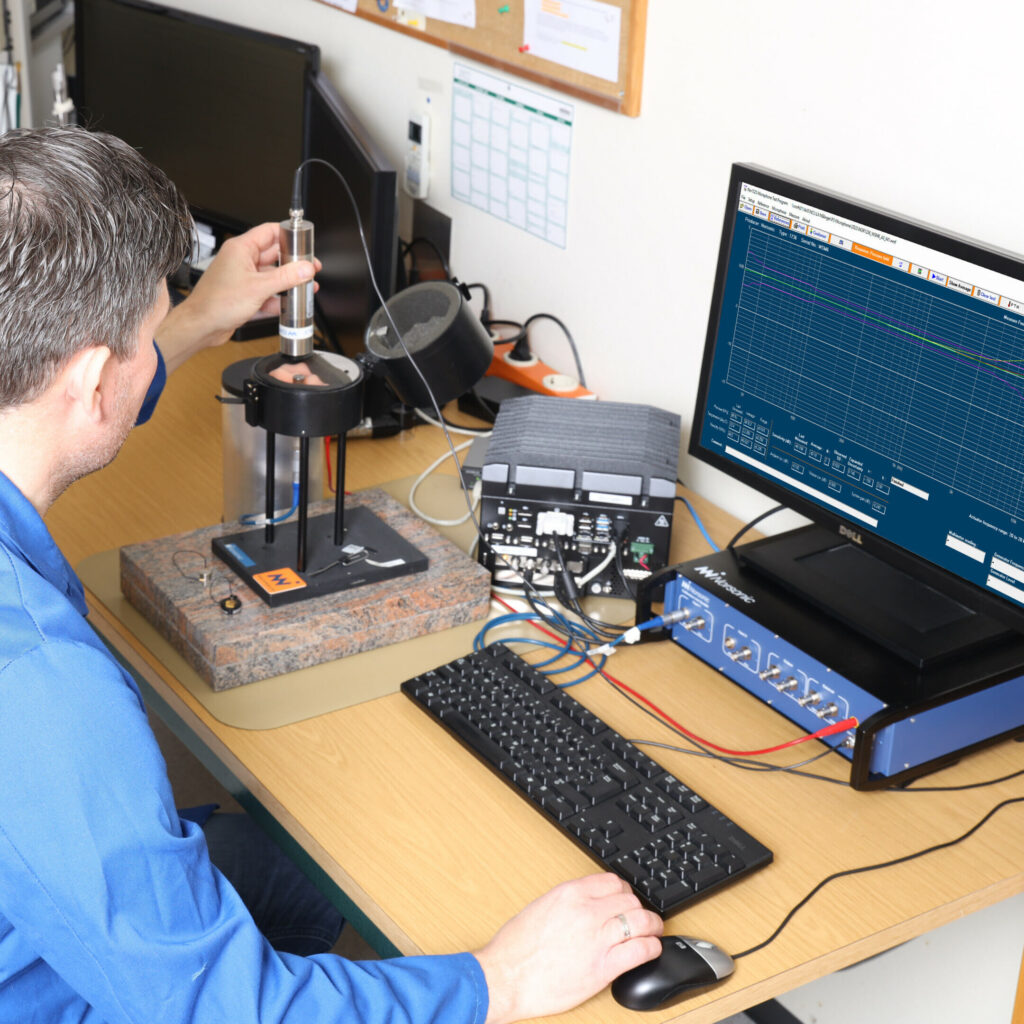

System kalibracyjny NOR1525 może być skonfigurowany do określonych zastosowań i zazwyczaj składa się z:

• Komputera osobistego.

• Komory z aktuatorem, mikrofonem referencyjnym i wejściowym przedwzmacniaczem napięciowym.

• Wewnętrznego czujnika warunków środowiskowych.

• Jednostki testowej Nor484 z zasilaczami mikrofonowymi, wzmacniaczami i filtrami.

• Kalibratora referencyjnego lub pistofonu.

System kalibracyjny Nor1525 stosowany jest do:

Okresowej weryfikacji kalibratorów dźwięku:

• Poziom ciśnienia akustycznego korygowany o ciśnienie, temperaturę i wilgotność.

• Krótkoterminowa stabilność wyrażona w dB (opcjonalnie).

• Częstotliwość wyjściowa w Hz.

• Całkowite zniekształcenie sygnału w % (opcjonalnie).

Okresowej weryfikacji mierników poziomu dźwięku:

Może być przeprowadzana zgodnie z normami krajowymi i międzynarodowymi. Obejmuje pomiary:

• Dokładności selektora zakresu wejściowego.

• Liniowości poziomu.

• Charakterystyki korekcyjne A, B, C, Z, Lin oraz Flat.

• Stałych czasowych F, S i I oraz możliwości pomiarów impulsowych.

• Detektora RMS.

• Detektora przeciążenia.

• Szumu własnego przy użyciu równoważnego mikrofonu lub izolowanej akustycznie komory testowej.

• Funkcji uśredniania Leq i SEL.

• Dawki hałasu.

• 1/1 i 1/3 oktawowych filtrów pasmowych (opcjonalnie).

Wyniki kalibracji mikrofonu i przyrządu mogą być łączone w celu potwierdzenia zgodności z normami dla całego miernika poziomu dźwięku.

Niepewności pomiarowe:

Rozszerzone niepewności dla pomiarów kalibratora i mikrofonu są obliczane jako kombinacja niepewności systemu testowego oraz powtarzalności pomiarów. Uwzględnia to obliczenia odchylenia standardowego, stopni swobody oraz współczynnika pokrycia, wymaganych do oszacowania 95% rozszerzonej niepewności.

Dostępny jest cyfrowy, spersonalizowany kurs dotyczący niepewności i sposobu budowy budżetu niepewności jako opcja.

Sprawdzalność wyników:

Każdy system jest dostarczany z certyfikatem kalibracji zapewniającym możliwość przekonwertowanie wyników do jednostek SI. Rekalibracja może być przeprowadzana przez użytkownika z wykorzystaniem funkcji samo-testu (wymaga woltomierza) lub przez producenta.

Funkcje:

• Kalibracja charakterystyki częstotliwościowej mikrofonów za pomocą aktuatora elektrostatycznego (metodą swept-sine) lub metodą akustyczną.

• Kalibracja czułości mikrofonów przy użyciu metody napięciowej zapewniającej wysoki poziom dokładności.

• Szybka i precyzyjna kalibracja kalibratorów dźwięku, pistofonów i barometrów zgodnie z normą IEC 60942 (2003 i 2017).

• Kalibracja mierników poziomu dźwięku zgodnie z IEC 61672-3 (2006 i 2013), IEC 60651:1979, IEC 60804:2000, DIN 45657:2014, ANSI S1.4 (2014 i starsze), ANSI S1.43-1997 i BS 7580:1997.

• Szybka i precyzyjna kalibracja przyrządów pomiarowych przy użyciu trzech trybów interfejsu: manualnego, półautomatycznego i w pełni automatycznego.

• Test filtrów ułamkowych oktawowych zgodnie z IEC 61260-3:2016.

• Generowanie pełnych raportów testowych.

• Wbudowane funkcje self-test (wymaga woltomierza).

• Łatwa konfiguracja, obejmująca wszystkie niezbędne akcesoria.
