System do pomiaru sztywności dynamicznej

DYPS3 – system do pomiaru sztywności dynamicznej na podstawie normy EN 29052-1

DYPS3 to kompletny system badawczy przeznaczony do wyznaczania sztywności dynamicznej materiałów zgodnie z normą EN 29052-1:1992. Rozwiązanie zostało zaprojektowane z myślą o precyzyjnych pomiarach materiałów stosowanych pod podłogami pływającymi w budynkach mieszkalnych.

Czym jest sztywność dynamiczna?

Sztywność dynamiczna określa zdolność sprężystą materiałów izolacyjnych – w tym również powietrza uwięzionego w ich strukturze – i stanowi jeden z kluczowych parametrów wpływających na izolacyjność akustyczną podłóg.

Materiały stosowane do tłumienia dźwięków uderzeniowych powinny charakteryzować się możliwie niską sztywnością dynamiczną, co bezpośrednio przekłada się na ich skuteczność w ograniczaniu przenoszenia drgań i hałasu.

DYPS3 to kompleksowe i zgodne z normą EN 29052-1:1992.rozwiązanie umożliwiające precyzyjne wyznaczanie sztywności dynamicznej materiałów. Dzięki automatyzacji pomiaru oraz integracji sprzętu i oprogramowania system zapewnia wysoką powtarzalność wyników i efektywną realizację badań laboratoryjnych.

System do pomiaru sztywności dynamicznej

Zobacz więcej

Zasada pomiaru

System DYPS3 realizuje pomiar sztywności dynamicznej z wykorzystaniem kontrolowanego wzbudzenia sinusoidalnego:

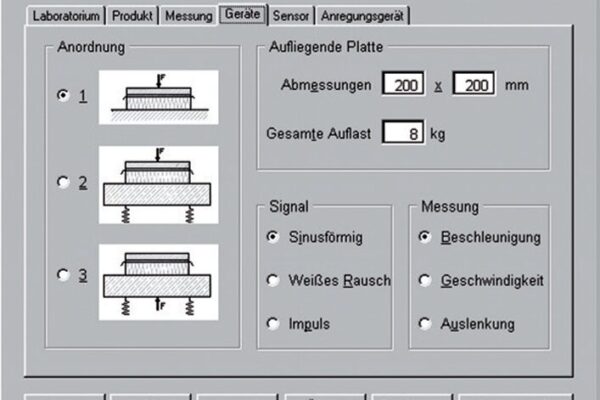

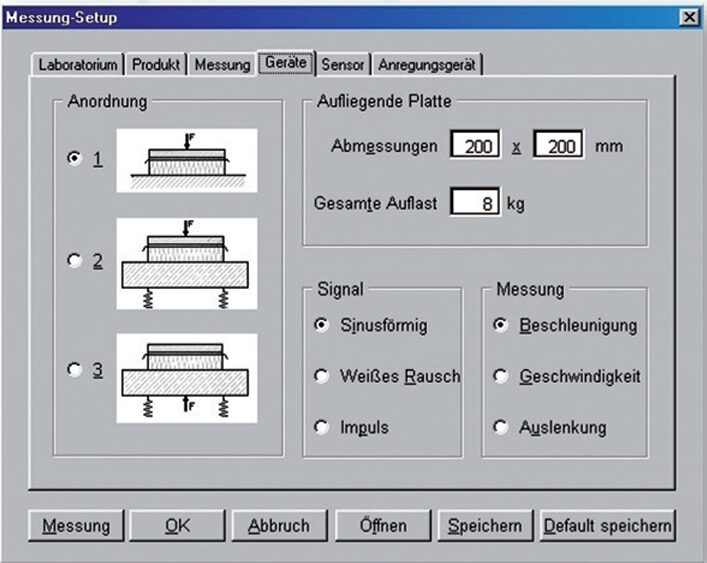

próbka materiału o wymiarach 200 × 200 mm umieszczana jest na płaskiej płycie bazowej,
na próbce umieszczana jest stalowa płyta o masie 8 kg (wraz z czujnikami pomiarowymi),
układ wzbudzany jest za pomocą wzbudnika elektrodynamicznego,
przyłożona siła utrzymywana jest w zakresie 0,1 – 0,8 N,
wzbudzenie realizowane jest sygnałem sinusoidalnym o zmiennej częstotliwości,

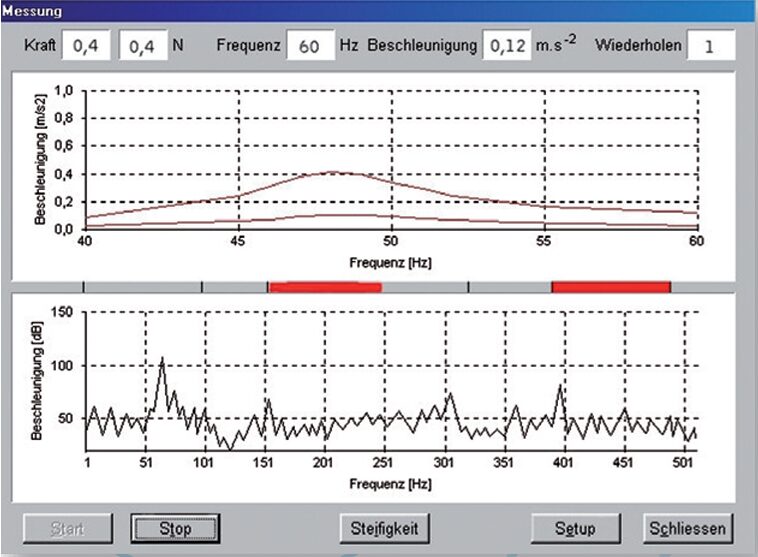

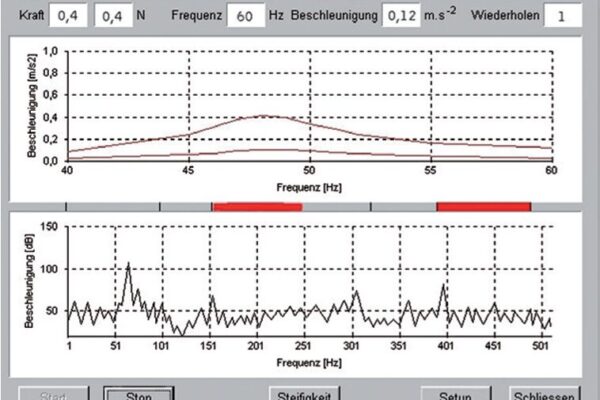

częstotliwość rezonansowa wyznaczana jest przy możliwie najniższym poziomie wzbudzenia na podstawie pomiaru przyspieszenia.

Na podstawie wyznaczonej częstotliwości rezonansowej obliczana jest sztywność dynamiczna badanego materiału.

Skład systemu

System DYPS3 obejmuje wszystkie elementy niezbędne do realizacji pomiaru:

wzbudnik elektrodynamiczny,
piezoelektryczny przetwornik siły,
akcelerometr,
stalową płytę pomiarową do montażu układu,
przetwornik USB A/D do akwizycji danych i sterowania wzbudnikiem,
oprogramowanie pomiarowe dla systemu Windows,
komputer PC lub notebook z pakietem Microsoft Office.

Oprogramowanie i analiza

Oprogramowanie pomiarowe stanowi integralną część systemu i umożliwia:

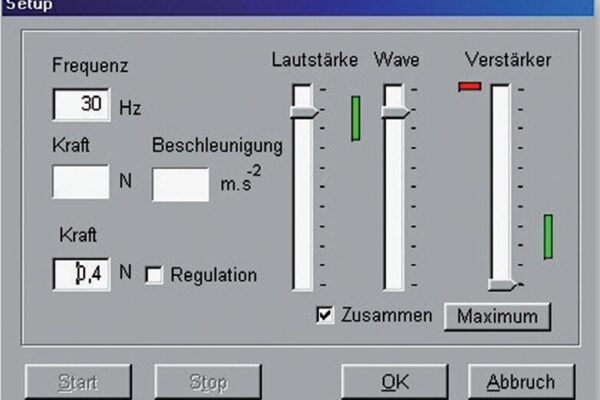

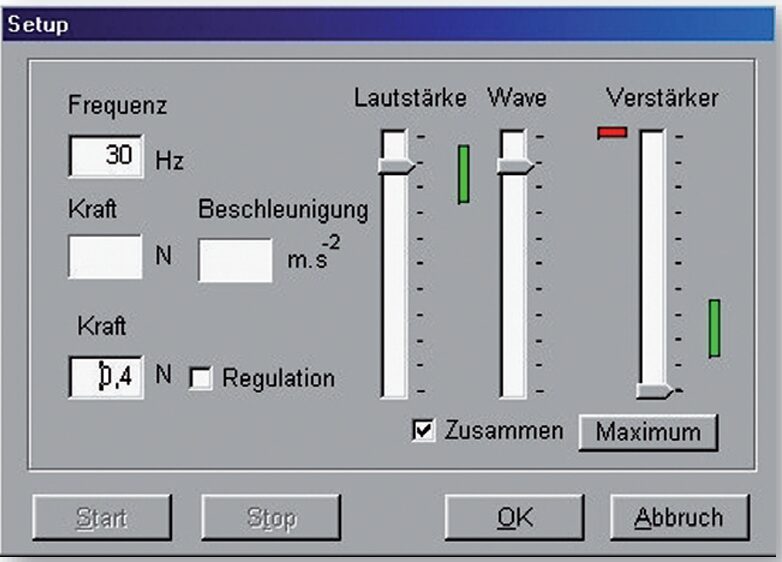

sterowanie wzbudnikiem i kontrolę siły wymuszenia,

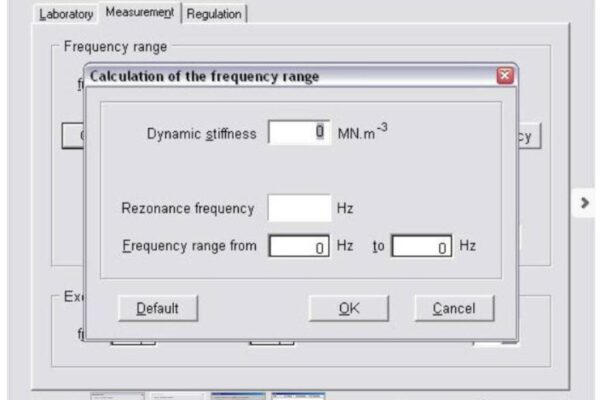

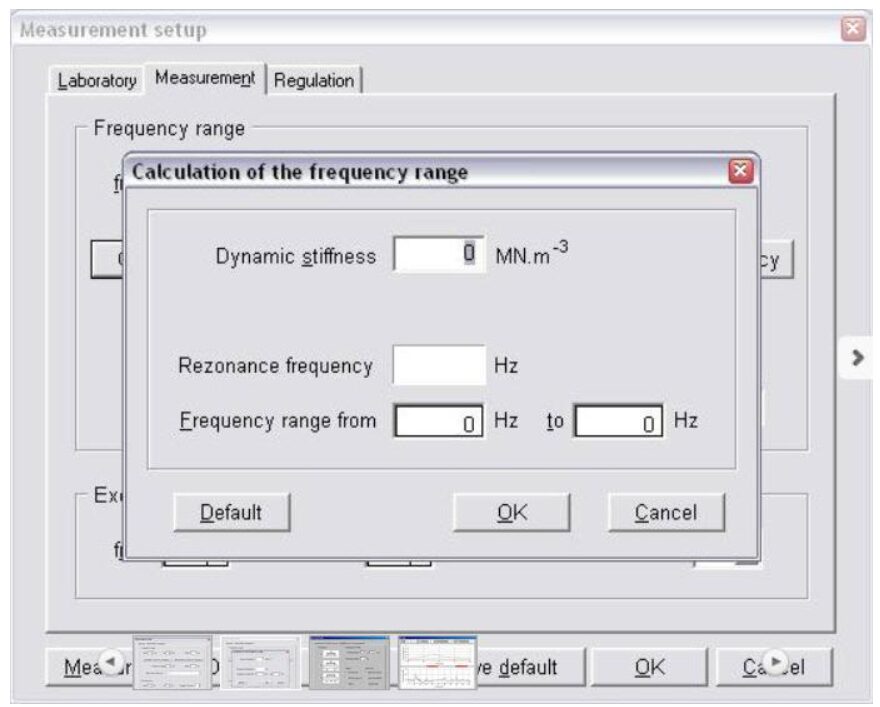

automatyczną identyfikację częstotliwości rezonansowej,
analizę danych pomiarowych,
konfigurację procedur badawczych zgodnych z normą,
generowanie raportów pomiarowych.

Zgodność z normami

System DYPS3 spełnia wymagania normy:

EN 29052-1:1992 – Wyznaczanie sztywności dynamicznej – Część 1: Materiały stosowane pod podłogami pływającymi w budynkach mieszkalnych

Norma definiuje m.in.:

sposób przygotowania próbek,
wymagania dotyczące zawieszenia układu wzbudzającego,
warunki wprowadzania siły w kierunku pionowym wraz z integracją czujnika siły.

Zastosowania

System DYPS3 znajduje zastosowanie w:

badaniach materiałów izolacyjnych stosowanych w budownictwie,
analizie izolacyjności od dźwięków uderzeniowych,
laboratoriach badawczych i jednostkach certyfikujących,
działach R&D producentów materiałów budowlanych.
