Przedwzmacniacze ICP

Zasilanie o stałym prądzie (ICP lub CCP) zostało wprowadzone do świata akustyki około 1996 roku. Wcześniej jakość przedwzmacniaczy ICP (CCP) nie była wystarczająco dobra, w porównaniu do przedwzmacniaczy LEMO, ale dzisiaj tak nie jest. Przedwzmacniacz ICP wykorzystuje zasilacz o stałym prądzie, który wynosi od 2 mA do 20 mA (nominalnie 4 mA), aby wytworzyć stały nominalny poziom napięcia 12 V DC (nazywany napięciem polaryzacji). Wielką zaletą przedwzmacniaczy ICP (CCP) jest to, że wykorzystują system dwuprzewodowy, w którym sygnał jest nakładany na przewód, przez który prąd jest utrzymywany na stałym poziomie.

Oznacza to, że można zastosować proste kable koncentryczne zamiast bardziej złożonych 7-żyłowych kabli używanych z typami LEMO. Rekompensuje się to akceptując dolną górną granicę zakresu dynamicznego (ze względu na niższe napięcie sterujące źródła stałoprądowego), która ogranicza maksymalny sygnał wyjściowy do około 8 V szczytu, oraz konieczność używania prepolaryzowanych mikrofonów. Zakres dostępnych mikrofonów wstępnie polaryzowanych wciąż nie jest tak szeroki, jak w przypadku mikrofonów z polaryzacją zewnętrzną, chociaż GRAS jako pierwszy na świecie wprowadził mikrofony prepolaryzowane 1/4” i wypuścił również mikrofon wstępnie polaryzowany 1/8”.

Charakterystycznymi cechami oferowanych przedwzmacniaczy są niewielkie rozmiary, lekkość urządzenia, trwała obudowa, niski poziom szumów własnych, wysoka impedancja wejściowa oraz szeroki zakres częstotliwości. Znajdują zastosowanie w ogólnych pomiarach akustycznych oraz w pomiarach niskich częstotliwości z dedykowanymi mikrofonami, a bardzo krótkie przedwzmacniacze sprawdzają się w ograniczonych przestrzeniach. Znaczna część z przedwzmacniaczy ICP wyposażona jest dodatkowo w chip TEDS i posiada zintegrowane złącze typu BNC, MicroDot lub SMB.

Modele:

26CA
26CB
26CC
26CF
26CG
26CI
26CK
26CS
26CT
Nor1207

26CA

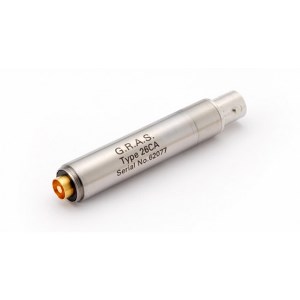

Przedwzmacniacz 26CA ½” ICP ze złączem BNC

Niewielkich rozmiarów przedwzmacniacz wykorzystujących zasilanie ICP.

Zakres częstotliwości:	2,5 Hz – 200 kHz (± 0,2 dB)
Szum własny:	1,8 µV
Wzmocnienie:	-0,30 dB

Właściwości:

Dedykowany dla mikrofonów ½” (40AE, 40AD i 40AQ), a po zastosowaniu adaptera RA0019 również ¼” (40BE i 40BD)
Wbudowany chip TEDS
Może być zaprogramowany wraz z mikrofonem jako jeden element
Zintegrowane złącze BNC

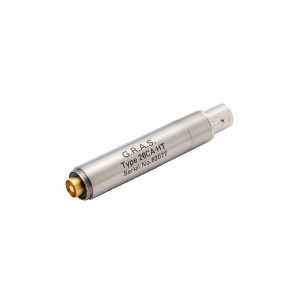

Przedwzmacniacz występuje w wersji standardowej i wysoko temperaturowej.

Zastosowanie:

Ogólne pomiary akustyczne

Pobierz specyfikację

26CB

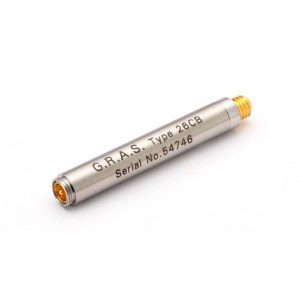

Przedwzmacniacz 26CB ¼” ICP, złącze Microdot

Niewielkich rozmiarów przedwzmacniacze wykorzystujących zasilanie ICP.

Zakres częstotliwości:	2,5 Hz – 200 kHz (± 0,2 dB)
Szum własny:	1,8 µV
Wzmocnienie:	-0,35 dB

Właściwości:

Dedykowany dla mikrofonów ¼”, a po zastosowaniu adaptera GR0010 również ½”
Wbudowany chip TEDS
Może być zaprogramowany wraz z mikrofonem jako jeden element
Zintegrowane złącze Microdot

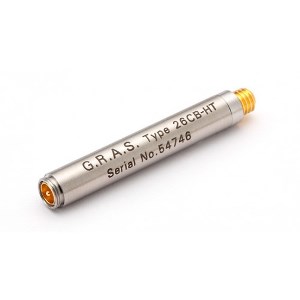

Występuje również w wersji do pomiarów w wysokich temperaturach.

Zastosowanie:

Ogólne pomiary akustyczne

Pobierz specyfikację

26CC

Przedwzmacniacz 26CC ¼” ICP, złącze SMB

Niewielkich rozmiarów przedwzmacniacz wykorzystujących zasilanie ICP

Zakres częstotliwości:	2,5 Hz – 200 kHz (± 0,2 dB)
Szum własny:	1,8 µV
Wzmocnienie:	-0,35 dB

Właściwości:

Dedykowany dla mikrofonów ¼”, a po zastosowaniu adaptera GR0010 również ½”
Wbudowany chip TEDS
Może być zaprogramowany wraz z mikrofonem jako jeden element
Zintegrowane złącze SMB,

Dostępne są przejściówki SMB-BNC (także kątowe) oraz okablowanie.

Zastosowanie:

Wykorzystanie w matrycach mikrofonowych PR0001(-1)
Ogólne pomiary akustyczne

Pobierz specyfikację

26CF

Przedwzmacniacz 26CF ½” ICP złącze BNC, wzmocnienie i filtry

Przedwzmacniacz ogólnego zastosowania wyposażony we wzmocnienie i filtry, wykorzystujący zasilanie ICP.

Zakres częstotliwości:	2,5 Hz – 80 kHz (± 0,2 dB)
Szum własny:	1,8 µV
Wzmocnienie:	-0,25 dB /+20 dB

Właściwości:

Dedykowany dla mikrofonów ½”, a po użyciu adaptera również ¼”
Dwa przełączniki umożliwiające zmianę wzmocnienia oraz filtrów
Dostępne filtry: krzywa korekcyjna A, liniowy, górnoprzepustowy
Opcje wzmocnienia: 0 dB, + 20 dB

Zastosowanie:

Ogólne pomiary akustyczne

Pobierz specyfikację

26CG

Przedwzmacniacz 26CG ¼” ICP złącze Microdot, niskie częstotliwości

Przedwzmacniacz do zastosowań w pomiarach niskich częstotliwości, wykorzystujący zasilanie ICP.

Zakres częstotliwości:	1 Hz – 200 kHz (± 0,2 dB)
Szum własny:	1,8 µV
Wzmocnienie:	-0,35 dB

Właściwości:

Przeznaczony do pomiarów z mikrofonami ¼” oraz ½” przy użyciu dołączonego do zestawu adaptera GR0010
Wbudowany chip TEDS
Może być zaprogramowany wraz z mikrofonem jako jeden element
Zintegrowane złącze Microdot,
Dostarczany z adapterem GR0010 dla mikrofonów ½”

Przy użyciu modułu zasilającego 12AQ zakres dynamiki przekracza 126dB.

Zastosowanie:

Przedwzmacniacz ogólnego przeznaczenia
Pomiary infradźwięków wraz z mikrofonem 40AZ
Pomiary niskich poziomów ciśnienia akustycznego

Pobierz specyfikację

26CI

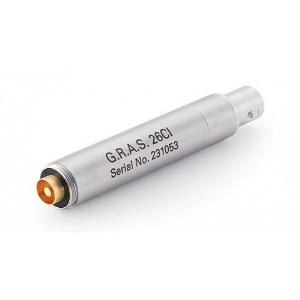

Przedwzmacniacz 26CI ½” ICP złącze BNC, niskie częstotliwości

Niewielkich rozmiarów przedwzmacniacz do pomiarów niskich częstotliwości, wykorzystujący zasilanie ICP.

Zakres częstotliwości:	1 Hz – 200 kHz (± 0,2 dB)
Szum własny:	1,8 µV
Wzmocnienie:	-0,35 dB

Właściwości:

Dedykowany do pomiarów niskich częstotliwości w zestawie 46AZ zawierającym mikrofonem 40AZ
Wbudowany chip TEDS
Może być zaprogramowany wraz z mikrofonem jako jeden element
Zintegrowane złącze BNC

Zastosowanie:

Pomiary niskich częstotliwości
Ogólne pomiary mikrofonami wstępnie spolaryzowanymi ½”, oraz innymi po zastosowaniu adapterów

Pobierz specyfikację

26CK

Przedwzmacniacz 26CK ½” ICP złącze Microdot, bardzo krótki

Przedwzmacniacz o bardzo małych wymiarach, wykorzystujący zasilanie ICP.

Zakres częstotliwości:	2,5 Hz – 200 kHz (± 0,2 dB)
Szum własny:	1,8 µV
Wzmocnienie:	-0,45 dB

Właściwości:

Dedykowany dla mikrofonów ½” np. 40AE, 40AD, 40AO, 40AQ
Bardzo małe wymiary
Wbudowany chip TEDS
Może być zaprogramowany wraz z mikrofonem jako jeden element
Zintegrowane złącze Microdot

Zastosowanie:

Pomiary w ograniczonej przestrzeni
Pomiary natężenia dźwięku
Pomiary w polu bliskim
Małe komory bezechowe
Badania aparatów słuchowych

Pobierz specyfikację

26CS

Przedwzmacniacz 26CS ¼”ICP, złącze Microdot, krótki

Przedwzmacniacz o małej średnicy i długości, wykorzystujący zasilanie ICP.

Zakres częstotliwości:	2,5 Hz – 200 kHz (± 0,2 dB)
Szum własny:	1,8 µV
Wzmocnienie:	-0,45 dB

Właściwości:

Przeznaczony dla mikrofonów ¼”, a po zastosowaniu przejściówki GR0010 również ½”
Wbudowany chip TEDS,
Może być zaprogramowany wraz z mikrofonem jako jeden element
Zintegrowane złącze Microdot

W ofercie dostępne również kable Microdot-BNC.

Zastosowanie:

Pomiary w ograniczonej przestrzeni
Pomiary natężenia dźwięku
Pomiary w polu bliskim
Małe komory bezechowe
Badania aparatów słuchowych

Pobierz specyfikację

26CT

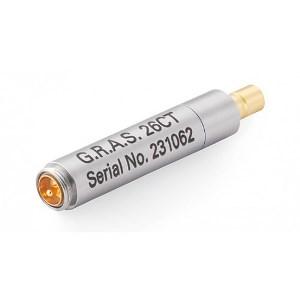

Przedwzmacniacz 26CT ¼” ICP ze złączem SMB, krótki

Przedwzmacniacz o niewielkich rozmiarach, wykorzystujący zasilanie ICP.

Zakres częstotliwości:	2,5 Hz – 200 kHz (± 0,2 dB)
Szum własny:	1,8 µV
Wzmocnienie:	-0,45 dB

Właściwości:

Przeznaczony do pomiarów z mikrofonami wstępnie spolaryzowanymi ¼”, a przy użyciu adaptera także ½”
Wbudowany chip TEDS,
Może być zaprogramowany wraz z mikrofonem jako jeden element
Zintegrowane złącze SMB

Dostępne są przejściówki SMB-BNC (także kątowe) oraz okablowanie.

Zastosowanie:

Pomiary w ograniczonej przestrzeni
Pomiary natężenia dźwięku
Pomiary w polu bliskim
Małe komory bezechowe
Badania aparatów słuchowych

Pobierz specyfikację

Nor1207

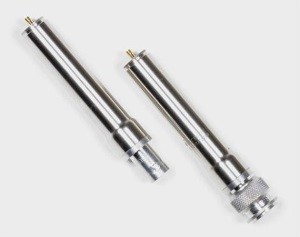

Przedwzmacniacz Nor1207 ½” ICP

Zakres częstotliwości:	10 Hz – 20 kHz (± 0,1 dB)
Zakres dynamiki:	> 120 dB
Szum własny:	2 µV

Właściwości:

Przeznaczony dla mikrofonów ½” wstępnie spolaryzowanych
Zgodność z IEC 61672 klasy 1
Może być wyposażony w męskie złącze TNC lub żeńskie BNC

Zastosowanie:

Przedwzmacniacz ogólnego przeznaczenia
